Komplet 2-DIN Kit m. rum Citroen/Fiat/Opel/Peugeot

Komplet 2-DIN Kit m. rum Citroën/Fiat/Opel/Peugeot – monteringssæt med CAN-Bus, SWC og antenneadapter
Dette komplette 2-DIN installationskit i acv premium kvalitet gør det muligt at udskifte bilens originale OEM-radio (HU) med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner bevares via CAN-Bus interface. Sættet leveres med faciapanel i piano black med praktisk opbevaringsrum (lomme) samt ratbetjeningsinterface (SWC) og nødvendige adaptere.
Funktion og kompatibilitet Mange bilproducenter anvender model-specifikke headunits, der matcher instrumentbordets design. Med dette 2-DIN kit får du en OEM-lignende montering og de komponenter, der typisk kræves for at integrere en ny radio korrekt i bilen. Bemærk: Afhængigt af bilens udstyrsniveau og den valgte eftermarkedsradio kan enkelte funktioner være begrænsede eller ændre adfærd.
CAN-Bus og ratbetjening (SWC) Interface: CAN-Bus Ratknapper understøttes via OEM SWC til 3,5 mm jack / løse ledninger (multilead). SWC-knapper: 2 x 4 betjeningsfunktioner (forreste ratbetjening, afhænger af bilens opsætning).
Tilslutninger og adaptere Hovedstik: 52-pin Fiat Antenneadapter: OEM Fakra (hun) til DIN (han) Bakkamera: OEM bakkamera til RCA (han) gul (video-indgang til eftermarkedsradio) Vigtigt: Sammenlign stik og kabelender med bilens originale stik før montering, så pasform og funktion er korrekt både optisk og teknisk.
Understøttede OEM headunits Sættet er udviklet til køretøjer med følgende originale systemer: Continental 250VP1 / 250VP2 OEM HU UConnect OEM HU Daiichi OEM HU (visse varianter – se bemærkninger under “Vigtige bemærkninger”).
Farve og finish Faciapanel: piano black
Signaler (udgangssignaler fra interface) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: stel til håndbremse-signal (GND park brake) Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA anbefales relæ (mindst 75 Ohm spolemodstand ved 1 relæ / 150 Ohm ved 2 relæer).
Dip switch / fejlvisning i tripmeter (vigtigt ved visse køretøjer) Hvis der opstår vedvarende fejlvisning i tripmeter efter montering, skal dip switch-positioner justeres spændingsløst (uden strøm). Følg anvisningerne i den medfølgende vejledning og kontroller altid funktioner før endelig samling. Bemærk også: Dip switch 6 bruges typisk til 250VP1, og dip switch 5 til 250VP2 (afhængigt af bil og OEM HU).
Bakkamera – OEM pinout (ved OEM bakkamera-stik) Rød: Pin 31 Video+ Hvid: Pin 32 Video - Sort: Pin 33 skærm (shield)
Vigtige bemærkninger før installation Kontrollér bilens OEM-radioindstillinger og tilgængelige bilindstillinger, før du afmonterer originalradioen. Kontrollér alle forbindelser spændingsløst før tilslutning, og udfør funktionstest af radio, ratbetjening, kamera og køretøjsfunktioner før endelig montering. Efter ændring/omkobling skal CAN-Bus kunne “lukke ned” korrekt, før systemet testes igen. Nogle køretøjer (fx reimport eller biler med anden software) kan være inkompatible i enkelte funktioner.
Begrænsninger (kan forekomme) Ikke alle bilfunktioner kan garanteres understøttet. Eksempler kan være førerassistentsystemer, fjernlysassistent, E-Call, Trailer Assist samt visse køretøjsindstillinger og dato/tid-justering (afhængigt af bilens opsætning og eftermarkedsradioens software). Køretøjer med vedvarende fejlvisning og andre softwarepakker kan være inkompatible.
Passer til følgende køretøjer Citroën Jumper (250) 05/2014 – 10/2022* Citroën Jumper (250) 10/2022 – 06/2024* Citroën e-Jumper (259) 10/2021 – 06/2024* Citroën Relay (250) 2006 – 2024 Fiat 500 (312) 07/2016 – 2023 Fiat 500L (199) 10/2012 – 07/2017 Fiat 500L (199) 07/2017 – 03/2022 Fiat Doblò (263) 01/2015 – 06/2022 Fiat Ducato (250) 05/2014 – 11/2021* Opel Movano Cargo C (Y) 10/2021 – 01/2024* Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024* Peugeot Boxer (Y) 09/2014 – 12/2019* Peugeot Boxer (Y) 08/2018 – 06/2024* Peugeot e-Boxer (Y) 10/2021 – 06/2024 *Afhænger af OEM headunit og udstyrsniveau.

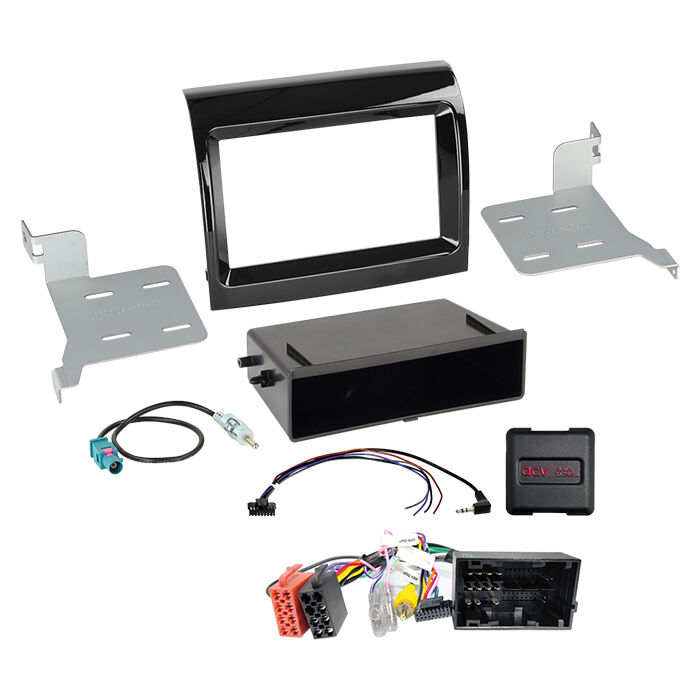

Indhold (leveringsomfang) 2-DIN faciapanel med opbevaringsrum (pocket) til Citroën/Fiat/Opel/Peugeot SWC-interface/adapter (ratbetjening) VP1/VP2/Daiichi multilead Antenneadapter Fakra til DIN (passiv)
Tilvalg INBAY® lomme til 2-DIN facia (skruebar) kan tilkøbes separat, afhængigt af ønsket opsætning.
Monteringsanbefaling Montering bør udføres af fagperson. Følg monteringsvejledning for både interface og eftermarkedsradio, og udfør altid fuld funktionstest af køretøjsindstillinger og ratbetjening før endelig samling.
