Komplet 2-DIN Kit m. rum – VW T5 2003-2015 / VW Touareg I 2003-2010
ACV premium monteringssæt til udskiftning af original VW-radio (OEM) med en eftermarkeds 2-DIN head unit. Sættet inkluderer 2-DIN radioramme med opbevaringsrum samt nødvendige adaptere til strøm, højttalere, antenne og ratbetjening (SWC), så installationen bliver teknisk korrekt og pæn i instrumentbordet.
Anvendelse og funktion Dette komplette 2-DIN kit er udviklet til køretøjer, hvor bilproducenten har monteret en bilspecifik radio for at matche instrumentbordets design. SWC/CAN-bus adapteren leverer de nødvendige analoge styresignaler til en eftermonteret radio, men understøtter ikke bilens interne funktionsmenuer eller køretøjsindstillinger via radioen. Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte betjeningsfunktioner ændre sig eller bortfalde.
Vigtige bemærkninger før montering Sammenlign altid stik og ledningsnet på produktbilleder/angivelser med stikkene i bilen, og kontroller at de passer både optisk og teknisk. Kontrollér hvilke OEM-radioer der har været monteret i bilen, samt hvilke funktioner/indstillinger der findes i den originale radio, før adskillelse. Tjek DIP-switch indstillinger på interfacet før tilslutning, og udfør fuld funktionstest (radio, lyd, antenne, ratbetjening, bak-signal m.m.) inden endelig samling.
Tekniske data Farve: Sort Monteringsudskæring (2-DIN display): 173 mm x 98 mm System: CAN Bus Stiktype radio: 40-pin Quadlock VAG > ISO Antenne: Fakra (han, sæt) > DIN (han) med 12V phantom power
Signaler som interfacet stiller til rådighed +12V tænding (klemme 15, pink) maks. 1,5A +12V illumination (klemme 58, orange) maks. 0,1A +12V bak-signal (hvid) maks. 1,5A Hastighedspuls (gul/grøn – gul/rød) CAN-bus aktivering til OEM forstærket system (når relevant)
Kompatibilitet – head units (ratbetjening/SWC) Understøtter tilslutning til mange eftermarkedsradioer via multilead/3,5 mm jack eller Key1/Key2 afhængigt af mærke, bl.a.: Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony, Zenec, XZent samt udvalgte China HU (Key1/Key2/GND). DIP-switches skal indstilles korrekt til det valgte radiomærke (se vejledning/produktspecifikation).
Passer til følgende køretøjer VW Caravelle (7H) 10/2004 – 09/2009** VW Caravelle (7H) 09/2009 – 05/2015* VW Multivan (7H) 02/2003 – 09/2009 VW Multivan (7H) 09/2009 – 05/2015* VW T5 Transporter (7H) 08/2003 – 09/2009** VW T5 Transporter (7H) 09/2009 – 05/2015*/** VW Touareg I (7L) 06/2003 – 11/2006*** VW Touareg I (7L) 11/2006 – 02/2010***
Bemærkninger til køretøjsvarianter * Køretøjer uden Golf V/IV style OEM-radio ** Køretøjer uden open dash / uden 1-DIN OEM HU / uden 2-DIN Delta 6 OEM HU / uden 2-DIN OEM MCD/MFD1 navigation *** Touareg: Den originale aluminiumstværstang i instrumentbærer kan kræve modificering/fjernelse med værkstedsværktøj samt nye skruepunkter
OEM forstærket lydsystem Sættet er beregnet til køretøjer uden OEM forstærket system, men der medfølger aktivsystem-adapter til køretøjer med OEM forstærket system (se indhold). Kontroller altid bilens lydsystemtype før montering.

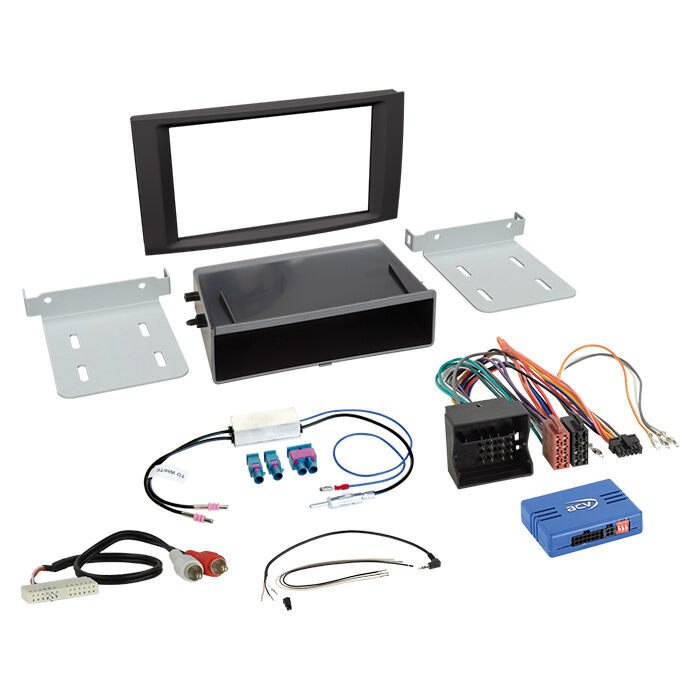

Indhold i pakken 2-DIN radioramme med opbevaringsrum (VW T5/Touareg) SWC-interface til Audi/Seat/Skoda/VW (40-pin Quadlock) SWC multilead-kabel til tilslutning mod forskellige head units Active system adapter (VW T5/Touareg Quadlock MQS-housing) Antenneadapter Fakra (han, sæt) > DIN (han) med 12V phantom power
Valgfrit tilbehør INBAY® lomme/rum til 2-DIN fronter (skruemontering) kan tilkøbes separat.
Monteringsanbefaling Montering bør udføres af fagperson. Konfiguration og ændringer på interface/ledningsnet skal foretages spændingsløst, og der skal altid udføres sluttest af bilens funktioner og ratbetjening før endelig samling. Importerede køretøjer eller køretøjer med anden software kan have begrænset kompatibilitet i enkelte funktioner.
