Komplet 2-DIN Kit Fiat Doblo(ZAF 263)/Opel Combo D

Komplet 2-DIN Kit Fiat Doblo (ZAF 263) / Opel Combo D – radioramme, CAN-Bus og ratbetjeningsadapter
Dette komplette 2-DIN monteringssæt i acv premium kvalitet gør det muligt at udskifte bilens originale OEM-headunit med en eftermarkeds 2-DIN radio, så du får en pæn og korrekt integration i instrumentbordet. Kittet indeholder faciaplate (radioramme), ledningsadapter med CAN-Bus signaludtag samt adapter til OEM antennestik.
Funktion og anvendelse: Mange biler leveres med bilspecifikke radioenheder, der passer præcist til bilens design og stik. Med dette 2-DIN kit får du de nødvendige komponenter til at montere en eftermarkedsradio og hente de analoge signaler, der typisk skal bruges til moderne hovedenheder (f.eks. tænding, lys, bak, hastighed og håndbremse).
Vigtigt om ratbetjening (SWC): SWC-tilslutningen leverer nødvendige analoge signaler til en eftermonteret radio, men understøtter ikke bilfunktioner eller køretøjsindstillinger via OEM-menuer. Bemærk: Funktioner kan variere afhængigt af bilens udstyr og den eftermonterede radios software. Kontroller altid stiktyper visuelt og teknisk før montering.
Kompatibilitet (passer til følgende køretøjer): Fiat Doblo (ZAF 263) 02/2010 – 01/2015 Opel Combo D 01/2012 – 08/2018
Forudsætninger og begrænsninger: Til køretøjer med CAN-Bus i ISO strømstik. Til biler med Blaupunkt / Delphi / VDO OEM headunit. Biler med Blue&Me: Blue&Me-modulet skal forblive installeret. Installation er ikke altid retrofittable i alle varianter – se monteringsvejledning for begrænsninger og dip switch-indstillinger til radioproducent.
Tilslutninger og stik: CAN-Bus: Ja Hovedstik: ISO / Mini ISO Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens krav) Antenneadapter: OEM antenne ISO (han) til DIN (han) Blå ledning: +12V amp remote (til ekstern forstærker, hvor relevant)
Tilgængelige signaler (analoge udgange): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: GND parkbremse-signal Maks. belastning på udgange: 250 mA Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / min. 150 Ohm ved 2 relæer)
Farve: Sort

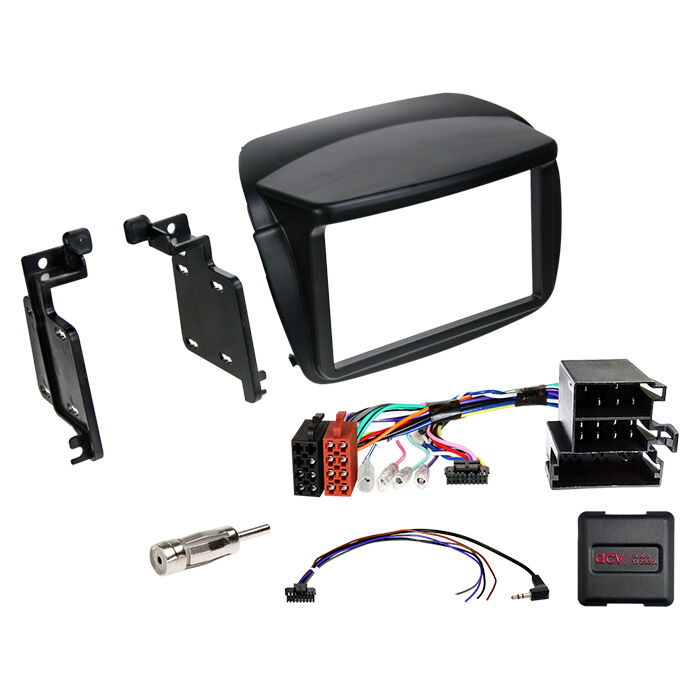

Indhold i pakken: 2-DIN faciaplate / radioramme til Fiat Doblo (ZAF 263) / Opel Combo D SWC lednings- og signaladapter (Mini ISO multilead, løs kabelstamme) Antenneadapter ISO (hun) til DIN (han)
Montageanbefaling: Kontroller først alle funktioner i bilens originale radio og relevante køretøjsindstillinger. Frakobl altid OEM-radioen spændingsfrit før tilslutning. Indstil interface og eventuelle dip switches spændingsfrit, og udfør funktionskontrol af ratbetjening og bilfunktioner før endelig samling. Anbefales monteret af fagperson, da fejltilslutning kan medføre bortfald af funktioner eller behov for genmontering af OEM-radio.
