Komplet 2-DIN Kit Citroen/Fiat/Opel/Peugeot m. OEM

Komplet 2-DIN Kit Citroën/Fiat/Opel/Peugeot m. OEM HU – facia, CAN-bus interface, ratbetjening og antenneadapter
Dette acv premium 2-DIN monteringskit er udviklet til køretøjer, hvor bilproducenten har monteret en bilspecifik OEM head unit (HU), som matcher instrumentbordets design. Kittet gør det muligt at udskifte den originale radio/infotainment med en eftermarkeds 2-DIN hovedenhed, samtidig med at centrale signaler og funktioner videreføres via CAN-bus og medfølgende interface.
Installationskittet indeholder de nødvendige adaptere og interfaces til integration i bilens OEM-installation, herunder ratbetjening (SWC) og tilpasning af antennetilslutning. Funktioner kan variere afhængigt af bilens udstyrsniveau og software samt den valgte eftermarkeds HU.
Vigtig kompatibilitet: Sammenlign altid de afbildede stik/konnektorer med bilens stik, og kontrollér at en af de understøttede OEM head units har været monteret fra fabrikken (Continental 250VP1 / 250VP2 eller Daiichi – afhængigt af bil). Test alle funktioner, køretøjsindstillinger og ratbetjening før endelig montering.
System og stik (tekniske nøgledata): CAN-bus: Ja Hovedstik: 52-pin Fiat OEM antenne: Fakra (hun) til DIN (han) – passiv adapter Ratbetjening (OEM SWC): via interface og Multilead (HU-afhængig) inkl. Pioneer-kompatibilitet (2022>) OEM bakkamera: OEM kamera-tilslutning til RCA (han) gul – input til eftermarkeds HU
Radioåbning (displayudskæring): 172 mm x 98,5 mm
Farve: Piano sort
Tilgængelige signaler (lavstrømsudgange): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (VSS) Grøn: parkeringsbremse-signal (GND) Maks. samlet belastning på udgange: 100 mA Ved behov for > 100 mA: brug relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Bemærk om funktioner og begrænsninger: Ikke alle bilfunktioner understøttes altid efter retrofit. Afhængigt af bilens udstyr og software kan visse funktioner mangle eller ændre adfærd (fx førerassistentsystemer, fjernlysassistent, trailer-assist, eCall samt dato/tid-justering og visse køretøjsindstillinger). Reimporterede biler eller biler med anden softwarepakke kan have begrænset eller ingen kompatibilitet.
OEM bakkamera – pinout (ved OEM kamera-stik): Rød: Pin 31 Video+ Hvid: Pin 32 Video- Sort: Pin 33 Skærm
DIP-switch indstillinger (ved fejldisplay/trip meter efter montering): DIP-indstillinger skal ændres spændingsfrit (strøm afbrudt). Mulige kombinationer for afhjælpning: DIP 1 til/fra og DIP 2 til/fra, DIP 3 til/fra (afhængigt af bil). Funktionsvalg: DIP 1 ON: 250VP1 OEM HU DIP 2 ON: 250VP2 OEM HU DIP 3 ON: Blue&Me OEM funktion DIP 4 ON: Pioneer Efter ændring skal CAN-bus nå at lukke ned, før systemet tilsluttes igen.
Passer til følgende køretøjer: Citroën Citroën Jumper (250) 05/2014 – 10/2022* Citroën Jumper (250) 10/2022 – 06/2024* Citroën e-Jumper (259) 10/2021 – 06/2024* Citroën Relay (250) 2006 – 2024 Fiat Fiat 500 (ZAF 312) 07/2016 – 2023 Fiat 500L (ZAF 199) 10/2012 – 07/2017 Fiat 500L (ZAF 199) 07/2017 – 03/2022 Fiat Doblò (ZAF 263) 01/2015 – 06/2022 Fiat Ducato (ZFA 250) 05/2014 – 11/2021* Opel Opel Movano Cargo C (Y) 10/2021 – 01/2024* Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024* Peugeot Peugeot Boxer (Y) 09/2014 – 12/2019* Peugeot Boxer (Y) 08/2018 – 06/2024* Peugeot e-Boxer (Y) 10/2021 – 06/2024 *Gælder specifikke OEM HU-varianter/udstyr. Kontrollér OEM radio og stiktyper før køb.

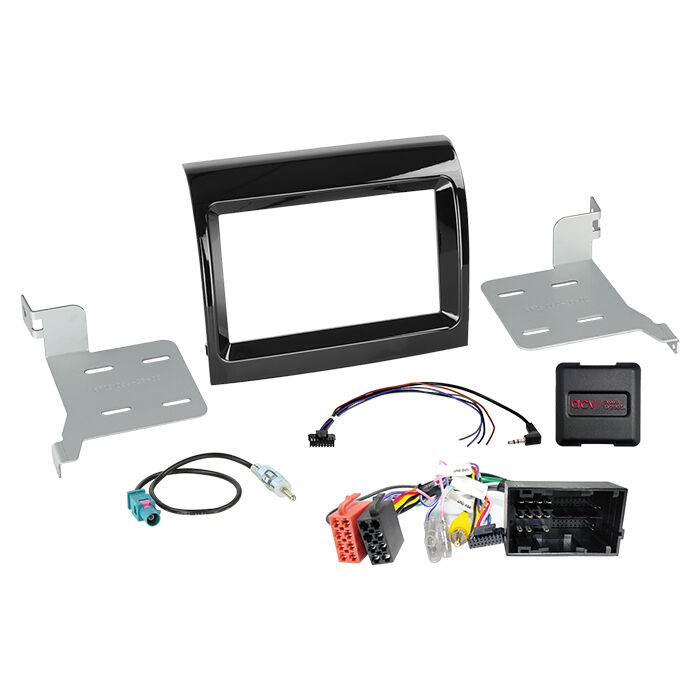

Indhold (scope of delivery): 2-DIN facia plate / radioramme til Citroën/Fiat/Opel/Peugeot med OEM HU CAN-bus/SWC interface til VP1/VP2/Daiichi (52-pin) SWC multilead til forskellige HU (inkl. Pioneer 2022>) Antenneadapter Fakra til DIN (passiv)
Tilvalg (ekstraudstyr): Lomme til 2-DIN facia plates, kort version INBAY® lomme til 2-DIN facias (skruemontering)
Monteringsanbefaling (kort): Kontrollér funktioner og indstillinger på OEM HU før demontering. Tilslut altid spændingsfrit under opsætning/konfiguration. Tilslut HU-kabler efter radioens manual, og tilslut bilens hovedstik som det sidste. Udfør software-/interfacekonfiguration iht. vejledning, og test ratbetjening, kamera og øvrige funktioner før endelig samling.
