Komplet 2-DIN Kit Ford sølv /CAN Bus

Komplet 2-DIN Kit Ford sølv /CAN Bus – facia + CAN-interface + ratfjernbetjening + antenneadaptere
Dette komplette 2-DIN monteringskit i sølv gør det muligt at udskifte den originale Ford OEM-radio (HU) med en eftermarkeds 2-DIN hovedenhed, samtidig med at vigtige bilfunktioner bevares via CAN Bus-interface. Sættet er acv pro quality og er sammensat til en teknisk korrekt og pæn integration i instrumentbordet.
Anvendelse: Til Ford-køretøjer med 40-pin Quadlock og OEM-enheder som 5000C / 6000CD / 6006CD / Sony OEM HU samt OEM audio systemer med satnav (kortslot i front), afhængigt af bilens udstyr.
Kompatible biler: Ford C-Max (DM2) 11/2003 – 05/2007 Ford Fiesta (JH1/JD3) 10/2005 – 09/2008 Ford Focus (DA3) 11/2004 – 11/2010 Ford Galaxy II (WA6) 03/2006 – 04/2010 Ford Kuga (DM2) 06/2008 – 12/2012* Ford S-Max (WA6) 06/2006 – 04/2010* Ford Transit (F6) 07/2006 – 03/2014 Ford Transit Connect (PH2) 06/2006 – 07/2013
Bemærk om PDC (*): Køretøjer med PDC: Kontroller funktion uden OEM-radio, da ikke alle PDC-løsninger understøttes via CAN på alle varianter. Køretøjer uden PDC-funktion: Der kan kræves alternativ løsning/adapter (se kompatibilitet før køb).
Vigtige forbehold før køb: Ikke alle køretøjsfunktioner understøttes i alle kombinationer. Eksempler kan være Trailer Assist, eCall eller andre førerassistentsystemer. Sættet er beregnet til biler uden 7" OEM farvedisplay satnav med integreret klimastyring (climatronic). OEM-radioens design kan ændre sig i modelrækken (rektangulær til oval front) – sammenlign altid stik og radiofront visuelt og teknisk med bilen før montering. Reimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.
CAN Bus og ratfjernbetjening (SWC): Interface: CAN Bus Ratfjernbetjening: Analog SWC (udgang til eftermarkedsradio) SWC-tilslutning: OEM SWC > 3,5 mm jack / løse ledninger (afhænger af radiofabrikant og SWC-protokol) DIP-switch indstillinger kan være nødvendige afhængigt af den eftermonterede hovedenhed (se manual for din radio og interface).
Stik og adaptere: Hovedstik til bil: 40-pin Quadlock Ford Antenneadapter: OEM antenna ISO(m) > DIN(m) Antenneadapter: OEM antenna Fakra(m) > DIN(m) (passiv)
Monteringsmål og farve: Farve: Sølv Monteringsudskæring (HU display): 172 mm x 98,5 mm
Tilgængelige signaler (via interface, afhængigt af bilens udrustning): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls Grøn: parkbremse-signal (GND) Maks. belastning pr. udgang: 250 mA Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ eller 150 Ohm for 2 relæer)
Vigtig information om tændingsplus (klemme 15): På visse Ford-varianter er Pin 16 (+12V tænding/klemme 15) ikke tildelt i strømstik A. Her leveres tændingssignal typisk via CAN-interface. Kontroller altid ledningsdiagram og radioens krav til ACC/IGN før endelig samling.
Installation – anbefaling (kort): Kontroller først alle OEM-funktioner og bilindstillinger i den originale radio. Tilslut og konfigurer interface og hovedenhed uden spænding, og forbind bilens hovedstik som sidste trin. Test ratfjernbetjening, lyd, antenne og relevante signaler (bakgear/hastighed) før endelig montering i instrumentbordet.

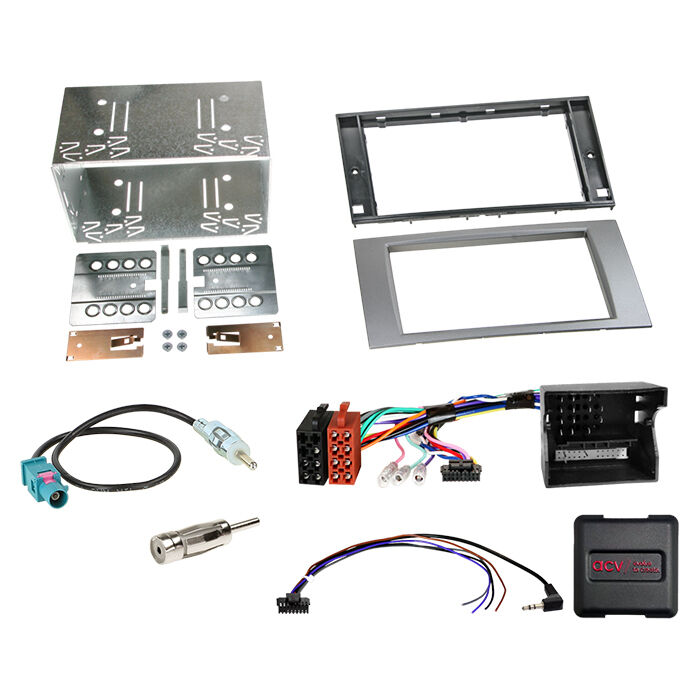

Indhold (leveringsomfang): 2-DIN faciaplate/radioramme til Ford (sølv) CAN Bus multilead kabelsæt 40-pin Quadlock med analog SWC Antenneadapter ISO(f) > DIN(m) Antenneadapter Fakra(m) > DIN(m) (passiv)
Valgfrit tilbehør: Facia lomme til 2-delt 2-DIN faciaplate (varenr.: 271000-06)
