Komplet 2-DIN Kit Ford forsk. sort /analogue

Komplet 2-DIN Kit Ford forsk. sort / analogue – radioramme og adaptere til eftermontering
Dette komplette 2-DIN monteringssæt i sort gør det muligt at udskifte en fabriksmonteret Ford-radio (OEM head unit) med en eftermarkeds 2-DIN enhed, så du får en pæn integration i instrumentbordet og bevarer vigtige funktioner som ratbetjening (SWC) via analog tilslutning.
Hvad sættet bruges til: Mange Ford-modeller er leveret med bilspecifik OEM radio, der passer til bilens design. Med dette acv pro quality 2-DIN kit får du de nødvendige komponenter til at montere en 2-DIN radio og forbinde den til bilens originale stik, så installationen bliver korrekt og funktionel.
Tekniske oplysninger: Signaltype: Analog Hovedstik: 40 Pin Quadlock (Ford) Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af radio/interface) Antenneadapter: OEM antenne ISO(m) > DIN(m) (inkl. adapter i pakken) Monteringsudskæring til HU-display: 172 mm x 98,5 mm Farve: Sort
Kompatibilitet og vigtige bemærkninger: Passer til køretøjer med OEM HU: 5000C / 6000CD / 6006CD (analog system) Ikke til biler med 7" OEM farvedisplay Sat Nav med integreret climatronic På nogle Ford-køretøjer kan der være behov for tilpasning af radiorammen med værkstedsværktøj (OEM design kan variere fra rektangulær til oval i samme modelserie). Genimporterede biler eller biler med anden software kan have begrænsninger i funktioner. Visse bilfunktioner kan i nogle tilfælde ikke understøttes efter retrofit (fx Trailer Assist, E-Call eller andre førerassistentsystemer) afhængigt af bilens udstyr og den valgte eftermarkedsradio.
Kontrol før montering: Sammenlign de viste stiktyper med bilens stik og kontrollér, at de passer både optisk og teknisk. Kontrollér, at en af de nævnte OEM head units har siddet monteret fra fabrik. Test bilfunktioner, bilindstillinger og ratbetjening (SWC), før endelig samling. DIP-switch/opsætning kan være påkrævet afhængigt af radiofabrikant – følg altid manualen til den konkrete eftermarkedsenhed.
Pin-/signalinfo (uddrag): Strømstik A: Pin 16: +12V tænding (klemme 15) Pin 14: Belysning (klemme 58) MQS-stik B: Pin 6: SWC analog Pin 8: GND (SWC analog) Pin 11: +12V bakgear-signal (hvis tildelt) Pin 12: Hastighedspuls (hvis tildelt)
Passer til følgende køretøjer: Ford Focus CC (DB3) 03/2008 – 08/2010 Ford Focus (DA3 Facelift) 02/2008 – 03/2011 Ford Galaxy (WA6) 07/2006 – 04/2010 Ford Galaxy (WA6) 05/2010 – 05/2015 Ford Mondeo IV (BA7) 06/2007 – 10/2010 Ford Mondeo IV (BA7) 11/2010 – 08/2014 Ford S-Max (WA6) 06/2006 – 04/2010 Ford S-Max (WA6) 05/2010 – 05/2015 Ford Tourneo Connect (P2) 10/2006 – 08/2011

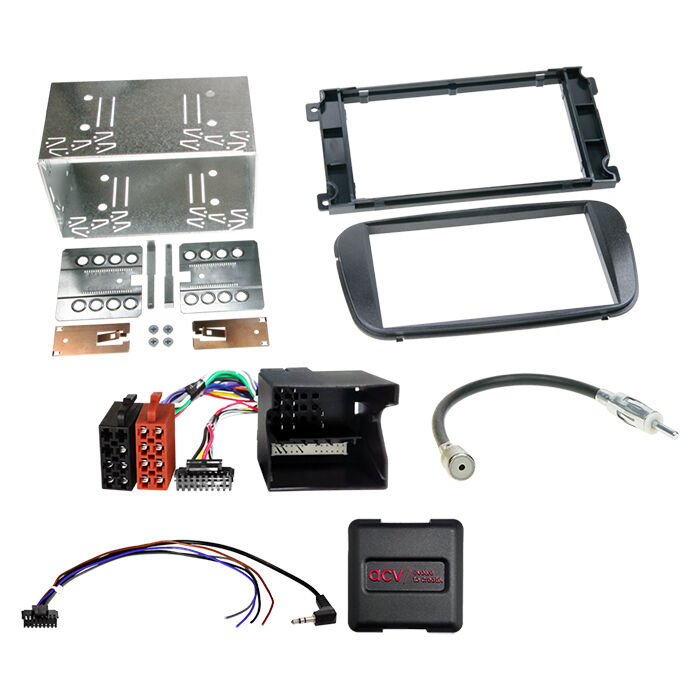

Indhold i pakken: 2-DIN facia plate / radioramme Ford (sort) SWC Ford 40Pin Quadlock multilead (analog, løse ledninger) Antenneadapter ISO(f) > DIN(m), ca. 25 cm Generelle monteringsanvisninger
Montering (anbefaling): Monteringen bør udføres af fagperson, da korrekt tilslutning, konfiguration og funktionskontrol (ratbetjening, antenne, evt. kamera/håndfri) er afgørende for et stabilt resultat. Afbryd altid spænding før tilslutning, og forbind bilens hovedstik som sidste trin efter at alle øvrige forbindelser er kontrolleret.
