Komplet 2-DIN Kit Ford Fiesta 06/2010-09/2012 sølv

Komplet 2-DIN Kit Ford Fiesta 06/2010-09/2012 sølv – radioramme, CAN-bus interface og adaptersæt
Dette komplette 2-DIN monteringskit fra acv (premium quality) gør det muligt at udskifte den originale Visteon OEM-radio i Ford Fiesta med en eftermarkeds 2-DIN head unit, samtidig med at bilens udvalgte funktioner og betjening via ratknapper kan bevares via CAN-bus interface. Sættet er udviklet til at passe optisk i instrumentbordet og leveres med de nødvendige adaptere til en professionel installation.
Kompatibilitet: Ford Fiesta (JA8) 06/2010 – 09/2012
Vigtige krav til bilen (læs før køb): Biler med Visteon OEM head unit Biler med OK-knap på ratbetjeningen (SWC) Biler med rød OEM-display Biler med kun “M” (som angivet i køretøjsudstyr) Ratknapper uden OK-knap er ikke kompatible
Farve og pasform: Faciaplate med display i sølv (angivet som “display silver”) Udskæringsmål til HU/display: 172 mm x 98,5 mm
CAN-bus og signaler (tilgængelige udgange): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA kræves relæ: spolemodstand min. 75 Ohm (1 relæ) / 150 Ohm (2 relæer)
Stik og adaptere i kittet: CAN Bus / hovedstik: 24-pin Ford Ratbetjening (OEM SWC) til eftermarkedsradio: 3,5 mm jack / løse ledninger (afhængigt af radioens behov) Antenneadapter: OEM Fakra (m) til DIN (m), passiv OEM AUX til RCA (m) rød/hvid Monitor-/displayforbindelser: AMP monitor connector til OEM monitor samt OEM monitor connector til interface
Understøttede funktioner og begrænsninger: Vehicle settings understøttes (afhængigt af udstyr og eftermonteret radio/interface-konfiguration) Biler med smalt display og 2 indstillingsknapper i højre side: datoindstillinger understøttes ikke Visse OEM-funktioner kan i nogle tilfælde ikke understøttes efter ombygning (fx Trailer Assist, E-Call og andre førerassistentsystemer) afhængigt af bilens udstyr og den valgte eftermarkeds head unit
Vigtig installationsinfo: Sammenlign altid de viste/statede stiktyper med bilens originale stik – både optisk og teknisk – før montering Kontrollér hvilke OEM-enheder der har siddet i bilen fra fabrikken, og gennemgå OEM HU- og bilindstillinger før adskillelse Afprøv ratbetjening, bilfunktioner og bilindstillinger før endelig samling Interface kan kræve DIP-switch indstilling efter fabrikant af den nye head unit (se manualen)

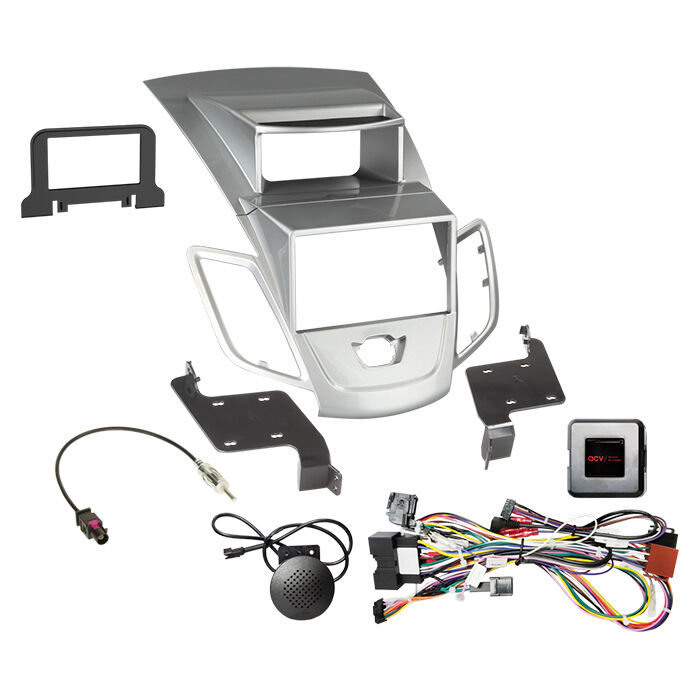

Indhold (leveringsomfang): 2-DIN faciaplate Ford Fiesta med display, sølv (acv) – item: 381114-21-2 SWC/CAN interface-sæt Ford Fiesta 06/2010-09/2012, 24-pin/display multilead – item: 42sfo005-0 Antenneadapter Fakra A (m) til DIN (m), passiv – item: 1520-01-0
Tilvalg (ekstraudstyr, medfølger ikke): Ford havariblink/centrallås-kontakt – item: 261114-02 Lommerum til 2-DIN faciaplate (kort version) – item: 271000-10
Bemærk: Reimporterede biler eller biler med anden software kan have afvigelser, som kan påvirke funktionalitet. Installation, kabelændringer og tilslutning af løse ledninger bør udføres af faguddannet montør, og alle ændringer skal kontrolleres op mod bilens ledningsdiagram før tilslutning.
