Komplet 2-DIN Kit Transit Connect 2013-2018 sort

Komplet 2-DIN Kit Transit Connect 2013-2018 sort – radioramme med CAN-bus og ratbetjening
Dette komplette acv Premium monteringskit gør det muligt at udskifte den fabriksmonterede radio (OEM head unit) med en 2-DIN eftermarkedsradio, samtidig med at vigtige bilfunktioner kan bevares via medfølgende interface og adaptere. Kittet er udviklet til Ford med 24-pin tilslutning og er målrettet biler med OEM display og ratbetjening.
Fordele og funktion • 2-DIN faciaplate i sort, til pæn og original-lignende integration i instrumentbordet • CAN-bus interface med understøttelse af ratbetjening (SWC) til eftermarkedsradio • Adaptere til antenne og AUX, så installationen bliver mere plug & play afhængigt af bilens udstyrsniveau • Understøtter chimes samt bageste PDC-chimes (hvor bilen er udstyret med dette)
Tekniske oplysninger CAN Bus: Ja Hovedstik: 24-pin Ford SWC-tilslutning: OEM ratbetjening > 3,5 mm jack / løse ledninger (afhænger af radioens SWC-input) Antenneadapter: Fakra (m) > DIN (m), passiv AUX-adapter: OEM AUX > RCA (m) rød/hvid Monteringsudskæring (HU/display): 172 mm x 98,5 mm Farve: Sort
Tilgængelige signaler (via interface) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bak-signal Pink: hastighedspuls (VSS) Grøn: parkbremsesignal (GND) Maks. belastning på udgange: 250 mA Ved strømbehov over 250 mA: anvend relæ(er) (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Passer til (i henhold til applikationsdata) Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016 Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
Vigtige kompatibilitetskrav • Køretøjer med Euro5 emissionsstandard • Køretøjer med ratbetjening og/eller taleknap • Køretøjer med OEM display • Køretøjer med CD-afspiller under displayet • Ikke til køretøjer med original 7" touchskærm
Begrænsninger og bemærkninger • Ford SYNC: SYNC-funktion understøttes ikke i dette kit • Køretøjer med OEM navigation: interface-funktioner kan være delvist inkompatible • Trailer Assist, E-Call og andre førerassistentsystemer kan i nogle tilfælde ikke understøttes via eftermontering (afhænger af bil og radio) • Reimporterede køretøjer eller køretøjer med anden software kan give funktionsafvigelser • På biler med lille display og 2 indstillingsknapper i højre side understøttes datoindstillinger ikke
Kontrol før køb og montering Sammenlign altid de viste/angivne stiktyper med bilens stik, og kontrollér at en af de kompatible OEM-enheder har været monteret fra fabrikken. Test bilfunktioner, køretøjsindstillinger og ratbetjening, før endelig samling, da udstyrsniveau og eftermarkedsradioens software kan påvirke funktionerne.
Vigtigt før installation (SYNC/BT og displayindstillinger) Deaktivér SYNC-funktioner og Bluetooth før installation for at undgå fejl i nødopkald/BT-relaterede funktioner. For at undgå fejl i displayets køretøjsindstillinger: sluk den eftermonterede radio, tryk kort på taleknappen (maks. 2 sek.) for at åbne indstillinger, og foretag kun ændringer som beskrevet i vejledningen. Ved fejl i indstillingsmode: prøv igen efter CAN-bus shutdown.

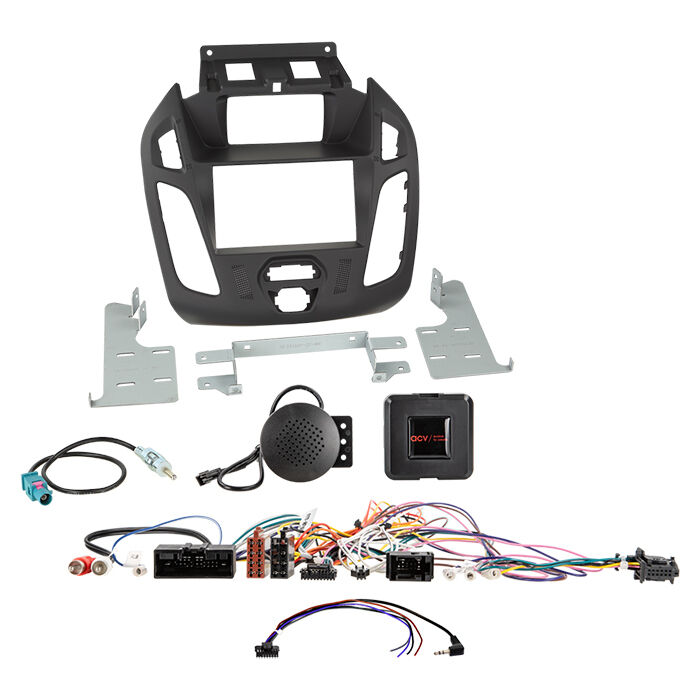

Indhold i pakken • 2-DIN faciaplate Ford (display), sort (acv) – 381114-27-1-4 • SWC Ford interface/ledning (24-pin/display, multilead) – 42sxo008-0 • Antenneadapter Fakra (m) > DIN (m), passiv – 1524-01-0
Valgfrit tilbehør (kan tilkøbes) • Lomme til 2-DIN faciaplates, kort version – 271000-10 • Pocket INBAY® til 2-DIN facias (skruemontering) – 241000-10-1
Monteringsnote Dette er et teknisk monteringssæt, og installation bør udføres af fagperson. Følg anbefalet tilslutningsrækkefølge: konfigurer interface og radioens tilslutningskabel spændingsløst, tilslut radioen iht. radioens manual, og tilslut køretøjets hovedstik som sidste trin. Ved fejl: genmontér OEM radio, etabler CAN-bus shutdown og kontrollér konfigurationer før ny tilslutning.
