Komplet 2-DIN Kit Ford Ecosport(JK8) 02/2014-10/2017

Komplet 2-DIN Kit Ford EcoSport (JK8) 02/2014-10/2017 – radioblende, interface og adaptere til eftermontering
Dette komplette 2-DIN monteringskit til Ford EcoSport (JK8) gør det muligt at udskifte bilens originale OEM head unit med en 2-DIN eftermarkedsradio, samtidig med at relevante bilfunktioner og signaler kan bevares via medfølgende CAN Bus-interface og adaptere. Sættet er sammensat til at matche instrumentbordets design og sikre en teknisk korrekt installation.
Vigtigt før køb og montering: Sammenlign de viste stik/konnektorer med dem i bilen, og kontrollér at de passer både optisk og teknisk. Kontrollér også, at en af de kompatible OEM-enheder har været monteret fra fabrikken. Afhængigt af bilens udstyr og funktionerne i den valgte eftermarkedsradio kan enkelte funktioner mangle eller blive erstattet af andre. I nogle tilfælde understøttes ikke alle bilfunktioner (fx visse førerassistentsystemer).
Passer til følgende køretøjer: Ford EcoSport (JK8) 02/2014 – 10/2017
Farve og mål: Farve: Sølv Monteringsudskæring (HU/display): 178 mm x 101 mm
System og tilslutninger: CAN Bus Hovedstik: 24-pin Ford Ratbetjening (SWC): OEM SWC til 3,5 mm jack og løse ledninger Antenneadapter: OEM Fakra (m) til DIN (m) (passiv) AUX: OEM AUX til RCA (m) rød/hvid Monitorforbindelser: AMP monitor connector til OEM monitor samt OEM monitor connector til interface
Understøttede funktioner (afhængigt af bil og udstyr): SWC (ratbetjening) understøttet PDC-chimes bag understøttet Chimes understøttet Køretøjsindstillinger understøttet Bemærk: På køretøjer med lille display og 2 indstillingsknapper i højre side understøttes datoindstillinger ikke.
Tilgængelige signaler (udgange, maks. belastning 250 mA): Rød: +12V tænding (klemme 15) Orange: +12V illumination/lys (klemme 58) Lilla/hvid: +12V bakgear-signal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremse-signal Ved strømbehov over 250 mA: anvend relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Kompatibilitetskrav og begrænsninger: Gælder for køretøjer med Euro5-emissionsstandard Køretøjer med ratbetjening OK og/eller taleknap Køretøjer med OEM display Køretøjer med CD-afspiller under displayet Køretøjer uden OEM 7" touchskærm SYNC: SYNC-funktion understøttes ikke (deaktiver SYNC og Bluetooth før installation) OEM navigation: interface-funktioner kan være delvist inkompatible Genimporterede køretøjer eller biler med anden software kan have funktionsmæssige begrænsninger
Monteringsbemærkninger: Installationen er ikke retrofittable i alle opsætninger. Der kan være nødvendigt tilpasningsarbejde i radioskaftet øverst samt tilpasning af ventilationsdyser (kræver værktøj og faglig erfaring).
Vigtige indstillinger (for at undgå fejl): Deaktiver SYNC-funktioner og Bluetooth før installation for at undgå fejl i display og køretøjsindstillinger. For at undgå fejl i indstillingsmenu: Sluk eftermarkedsradioen, tryk taleknappen i maks. 2 sekunder for at åbne indstillinger, og foretag kun ændringer som beskrevet i manualen. Ved fejl i indstillingsmode: udfør indstillinger igen efter CAN Bus shut down. DIP-switch-indstillinger afhænger af radiofabrikant (se manualen).

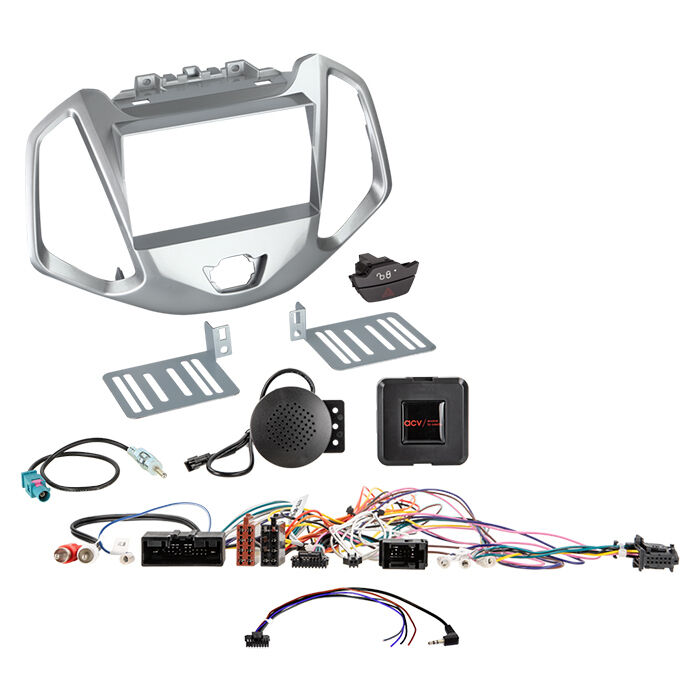

Indhold (scope of delivery): 2-DIN radioblende til Ford EcoSport (JK8) 02/2014-10/2017 (sølv) SWC/CAN-interface til Ford (24-pin/display, multilead) Antenneadapter Fakra (m) til DIN (m), passiv Kontaktmodul til havariblink/centrallås
Tilvalg: Lomme til 2-DIN radioblender (kort version) INBAY® lomme til 2-DIN radioblender (skruemontering)
Anbefalet kontrol- og tilslutningsrækkefølge: 1) Kontrollér alle funktioner og køretøjsindstillinger på OEM-radioen. 2) Afbryd OEM-radioen spændingsfrit. 3) Kontrollér alle interfaceforbindelser spændingsfrit. 4) Indstil interface (hardware/konfiguration) spændingsfrit. 5) Tilslut radioens kabel iht. eftermarkedsradioens vejledning. 6) Tilslut øvrige forbindelser iht. eftermarkedsradioens vejledning. 7) Tilslut hovedstikket til bilen til sidst. 8) Konfigurér interface og test ratbetjening samt bilfunktioner før endelig samling.
