Komplet 2-DIN Kit Chevrolet/ Isuzu MU-X/D-Max 2012-2020

Komplet 2-DIN Kit Chevrolet/Isuzu MU-X/D-Max 2012-2020 – radioramme med lomme og ratbetjeningsinterface
Dette komplette 2-DIN monteringskit gør det muligt at udskifte bilens originale OEM-hovedenhed (HU) med en eftermarkeds 2-DIN radio, samtidig med at bilens originale udtryk i instrumentbordet bevares. Sættet er udviklet til Chevrolet/Isuzu-platformen og indeholder både faciaplate (radioramme) med lomme samt HU-tilslutningskabel og interface til ratbetjening (SWC).
Funktion og kompatibilitet Mange bilproducenter anvender bilspecifikke head units. Dette installationskit samler de nødvendige komponenter til korrekt montering og tilslutning ved retrofit. Afhængigt af bilens udstyr kan visse funktioner være begrænsede. Systemer som f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer understøttes ikke nødvendigvis efter udskiftning af OEM-radioen. Bemærk: Genimporterede køretøjer eller køretøjer med anden softwareversion kan have begrænset funktionskompatibilitet.
Tekniske data Signal: Analog Farve: Sort Monteringsudskæring (HU/display): 172 mm x 98,5 mm Stiktype til bil: 16-pin Isuzu Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger DIP-switch: Indstillinger afhænger af eftermarkedsradioens producent (se vejledning til enheden)
Leverede signaler SWC (ratbetjening)
Passer til følgende køretøjer Chevrolet Colorado 2012 – 2014 Isuzu D-Max 09/2012 – 05/2017 Isuzu D-Max 05/2019 – 11/2020 Isuzu MU-X 2014 – 2021

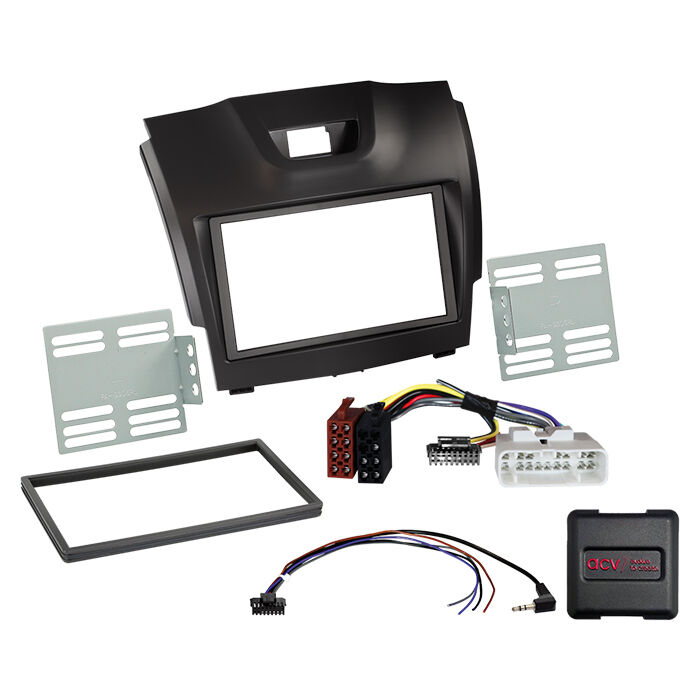

Indhold i pakken 2-DIN faciaplate/radioramme med lomme – Chevrolet/Isuzu D-Max/MU-X – sort (381160-01-2) SWC-interface og tilslutningskabel – Chevrolet/Isuzu D-Max/MU-X – 16-pin Isuzu Multilead (42xiz001-0)
Vigtige installationsanbefalinger Kontrollér OEM-radioens funktioner og bilens relevante indstillinger før afmontering. Sammenlign stik og harness-konnektorer visuelt og teknisk med bilens originale stik, før installation. Test ratbetjening, bilfunktioner og indstillinger før endelig samling i instrumentbordet. Alle kontrolmålinger og konfigurationsændringer skal udføres spændingsløst.
Generel tilslutningsrækkefølge (kort) 1) Kontrollér interface-indstillinger og hardwarekonfiguration spændingsløst 2) Kontrollér HU-tilslutningskablets konfiguration spændingsløst 3) Tilslut HU-kablet til eftermarkedsradioen iht. radioens vejledning 4) Tilslut øvrige forbindelser (kamera/håndfri/antenne phantom m.m.) iht. udstyrets vejledninger 5) Tilslut til bilen med hovedstikket som det sidste 6) Konfigurér interface/software iht. manual og produktinformation 7) Konfigurér eftermarkedsradioens indstillinger for SWC og øvrige funktioner 8) Udfør fuld funktionstest
Bemærk om montering Tilslutninger, ændringer og eventuelle kabelmodifikationer bør udføres af uddannet fagperson. Ændringer på det forsamlede ledningsnet kan påvirke produktets garanti og sker på eget ansvar.
