Komplet 2-DIN Kit Mercedes C-Class /CLC-Class/G-Class

Komplet 2-DIN Kit Mercedes C-Class / CLC-Class / G-Class – radioramme, CAN-bus og ratbetjening (SWC)
Dette komplette 2-DIN installationskit gør det muligt at udskifte den originale Mercedes OEM-headunit med en eftermarkeds 2-DIN radio eller multimedieenhed, samtidig med at vigtige køretøjsfunktioner kan gendannes via CAN-bus interface. Sættet er udviklet til Mercedes-modeller med 2-DIN Audio 20 samt 2-DIN Audio 50 APS Comand (NTG2/NTG2.5) og leveres med de nødvendige adaptere til montering, antenne og ratbetjening (SWC).
Anvendelse og kompatibilitet Mercedes C-class (CL203 / S203 / W203) 02/2004 – 09/2007 Mercedes CLC-class (CL203) 06/2008 – 02/2011 Mercedes G-class (W164) 09/2008 – 06/2012
Passer til følgende OEM-enheder (krav) Køretøjer med 2-DIN Audio 20 OEM headunit Køretøjer med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation Ikke egnet til Mercedes med “open dash” (åben instrumentbordsudskæring) Ikke egnet til køretøjer med 1-DIN OEM headunit
Vigtige bemærkninger før køb og montering Sammenlign altid de viste/statede stiktyper med bilens stik, og kontrollér at både form og pin-konfiguration passer teknisk. Kontrollér også at bilen oprindeligt er leveret med en af de nævnte OEM-headunits. Afhængigt af bilens udstyr, softwareversion og funktionalitet i den nye headunit kan enkelte funktioner mangle eller blive erstattet af andre funktioner. Reimporterede biler eller køretøjer med afvigende software kan være inkompatible med enkelte funktioner. I nogle tilfælde understøttes ikke alle bilfunktioner (f.eks. specifikke førerassistentsystemer).
Begrænsninger (Audio 50 APS Comand NTG2/NTG2.5) Ur-justering understøttes ikke ved denne OEM-konfiguration. Hvis muligt kan køretøjet kodes til Audio 20 for at genskabe urindstilling. DIP-switch indstillinger kan være nødvendige afhængigt af producenten af den eftermonterede headunit (se manualen).
Tekniske data CAN-bus: Ja Hovedstik til bil: 40-pin Quadlock (Mercedes) Ratbetjening (SWC) udgang: OEM SWC > 3,5 mm jack / løse ledninger (afhængigt af radioens behov) Antenneadapter: Fakra (m) > DIN (m), passiv Farve: Sort Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Tilgængelige signaler (udgange) Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: Hastighedspuls (VSS) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

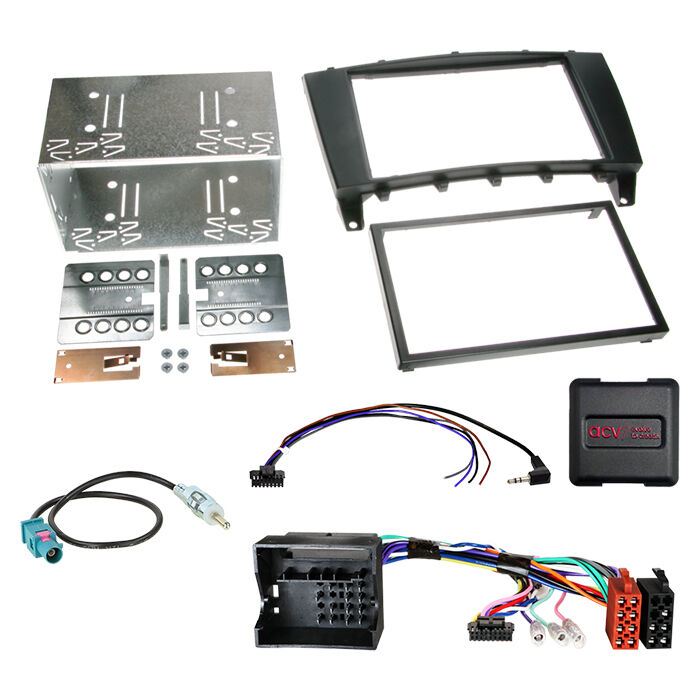

Indhold i pakken 2-DIN facia plate / radioramme til Mercedes C-class / CLC-class / G-class (sort) CAN-bus/SWC kabelsæt til Mercedes/Smart 40-pin Quadlock (multilead, bulk) Antenneadapter Fakra (m) > DIN (m), passiv (bulk)
Tilvalg (ekstraudstyr) Facia-lomme til 2-ISO facia plates, dybde 103 mm / 105 mm (sælges separat)
Monteringsanbefaling Kontrollér bilens OEM-headunit funktioner og bilindstillinger før afmontering. Afmontér og tilslut altid spændingsløst, og tilslut bilens hovedstik som sidste trin. Konfigurér interface og eftermarkeds headunit i henhold til manual (inkl. SWC, kamera, håndfri, antenne-fantomspænding m.m.), og udfør fuld funktionstest før endelig samling. Bemærk: Ændringer i kabelkonfiguration, ekstra tilslutninger eller brug af løse ledninger bør udføres af uddannet montør og kan påvirke bilens godkendelser samt produktgaranti.
