Komplet 2-DIN Kit Mercedes SL-Class(R230) 2008-2011

Komplet 2-DIN Kit Mercedes SL-Class (R230) 2008-2011 – CAN-Bus interface og MOST25 til RCA

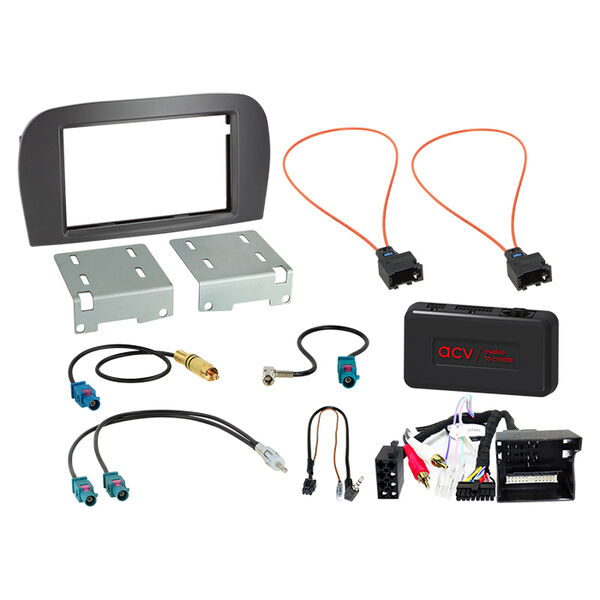

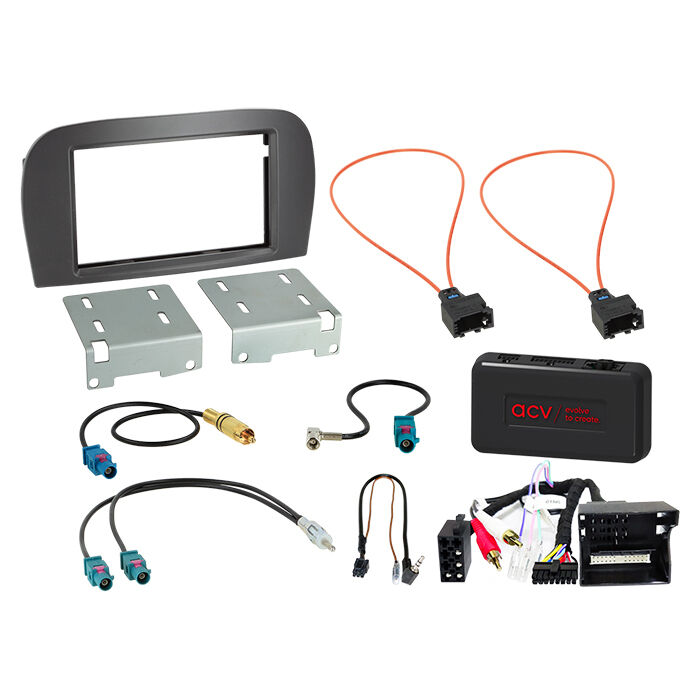

Dette komplette 2-DIN monteringskit gør det muligt at eftermontere en 2-DIN radio (retrofit HU) i Mercedes SL-Class R230 med OEM 2-DIN Audio 20 eller Audio 50 APS Comand (NTG2/NTG2.5) og MOST25 forstærkersystem. Sættet er udviklet til korrekt integration via CAN-Bus samt lydtilslutning fra OEM forstærket MOST25-system til RCA.
Kompatibilitet (vigtig): • Køretøjer med 2-DIN Audio 20 OEM HU • Køretøjer med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation • Køretøjer med OEM forstærkersystem MOST25 • Ikke til køretøjer med Audio 10 OEM HU • Ikke til køretøjer med Comand 2.0 / 2.5 OEM navigation • Ikke til køretøjer med D2B OEM forstærkersystem
Passer til følgende biler: Mercedes SL-Class (R230) 03/2006 – 02/2008 Mercedes SL-Class (R230) 04/2008 – 12/2011
Tilslutninger og signal: CAN-Bus interface Hovedstik: 40-pin Quadlock (Mercedes) Lydkonvertering: OEM amplified system MOST25 > RCA (han) rød/hvid RCA (han) tilsluttes front preamp output på eftermonteret radio
Begrænsninger og bemærkninger: Fader-funktion understøttes ikke DIP-switch indstillinger afhænger af radiofabrikant (se manual til radio/interface) I enkelte tilfælde kan der forekomme øget støj eller tænd/sluk-pop afhængigt af OEM system og valgt eftermarkedsradio
Farve og mål: Farve: sort Monteringsudskæring (HU-display): 172 mm x 98,5 mm
Vigtigt ved køretøjer med ramme omkring OEM radioen: Køretøjer med omkransende ramme omkring OEM HU kan kræve en anden 2-DIN facia/ramme (Mercedes SL-Class R230 08/2000 – 02/2006) – varenr.: 381190-48-1
Generelle installationsanvisninger (kort): Kontrollér alle funktioner og køretøjsindstillinger i OEM radioen før demontering Afbryd OEM radioen spændingsløst Kontrollér alle interface- og kabeltilslutninger spændingsløst før endelig tilslutning Tilslut radioens kabler efter radioens monteringsvejledning, og tilslut bilens hovedstik til sidst Udfør software-/DIP-konfiguration af interface samt opsætning af eftermarkedsradio (fx ratbetjening, kamera, håndfri, antennestrøm) efter respektive manualer Ved fejl: genmontér OEM radio, udfør CAN-bus shutdown og kontrollér interface-konfiguration før ny tilslutning
Montering og ansvar: Ekstra tilslutninger, alternative forbindelser og ændringer af kabling er kun vejledende og skal udføres af uddannet fagperson. Ændringer på præmonteret ledningsnet kan påvirke funktion samt produktets garanti og foretages på eget ansvar.
