Komplet 2-DIN Kit Nissan Qashqai/X-Trail /USB/360°

Komplet 2-DIN Kit Nissan Qashqai/X-Trail /USB/360° camera – radioramme, CAN-bus interface og adaptere til eftermontering
Dette acv premium installationskit gør det muligt at udskifte bilens originale OEM head unit med en 2-DIN eftermarkedsradio, samtidig med at vigtige køretøjsfunktioner som ratbetjening (SWC), OEM USB og OEM 360° kamerasystem kan bevares – afhængigt af bilens udstyr og den valgte radio.
Kittet er udviklet til Nissan med CAN-bus og leveres som et komplet monteringssæt med facia plate (piano black) samt nødvendige adaptere og interface til en ren og fabriksnær integration i instrumentbordet. Kontroller altid stik og OEM-enhed før montering, så optik og kompatibilitet matcher både teknisk og fysisk.
Passer til følgende køretøjer: Nissan Qashqai (J11) 03/2014 – 10/2018 Nissan Rogue II 2014 – 2019 Nissan X-Trail (T32) 07/2017 – 08/2018
Kompatibilitet og udstyr (vigtigt): CAN-bus: Ja Til køretøjer med OEM navigation: Ja Til køretøjer med OEM 360° kamerasystem: Ja Modeludstyr: N-Connecta, N-Vision, Tekna Tekna: Nissan Safety Shield understøttes ikke (motion detection, parking assistant, drowsiness detection, blind spot assist)
Tilslutninger og adaptere: Hovedstik: 20-pin / 32-pin Nissan Ratbetjening (OEM SWC) udgang: 3,5 mm jack / løse ledninger (afhænger af radioens SWC-input) OEM AUX udgang: RCA (han) rød/hvid OEM USB udgang: USB-A OEM 360° kamera udgang: RCA (han) gul Antenneadapter: GT13 (hun) til DIN (han) Blå ledning: +12V antenna remote
Tilgængelige signaler via interface: Rød: +12V tænding (klemme 15) Orange: +12V illumination/lys (klemme 58) Lilla/hvid: +12V bakkesignal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremse-signal
Elektriske data: Maks. belastning på udgange: 250 mA Ved behov over 250 mA: anvend relæ Relæspole modstand: 75 Ohm min. (1 relæ) / 150 Ohm min. (2 relæer)
Funktioner og begrænsninger: Ratbetjening (SWC): understøttet (kræver korrekt opsætning til radiofabrikat, typisk via dip-switch/menupunkt – se radioens manual) Dato/tidsindstilling: understøttet OEM 360° kamera: understøttet Bemærk: Genimporterede biler eller køretøjer med anden software kan have begrænset kompatibilitet i enkelte funktioner. Bemærk: Trailer Assist, E-Call og andre førerassistentsystemer kan i nogle tilfælde ikke understøttes via eftermontering.
Vigtig bemærkning om AUX og BC-display: Hvis dato/tid vises i BC-displayet i AUX-position, er dette normalt for opsætningen. Hvis AUX-menu mangler, kan BC-nulstilling til fabriksindstillinger og efterfølgende re-konfiguration være nødvendig. OEM AUX: Kontrollér korrekt kanaltilknytning ved at måle på OEM head unit før installation.
Dimensioner og finish: Farve: piano black Monteringsudskæring til HU-display: 172 mm x 98,5 mm

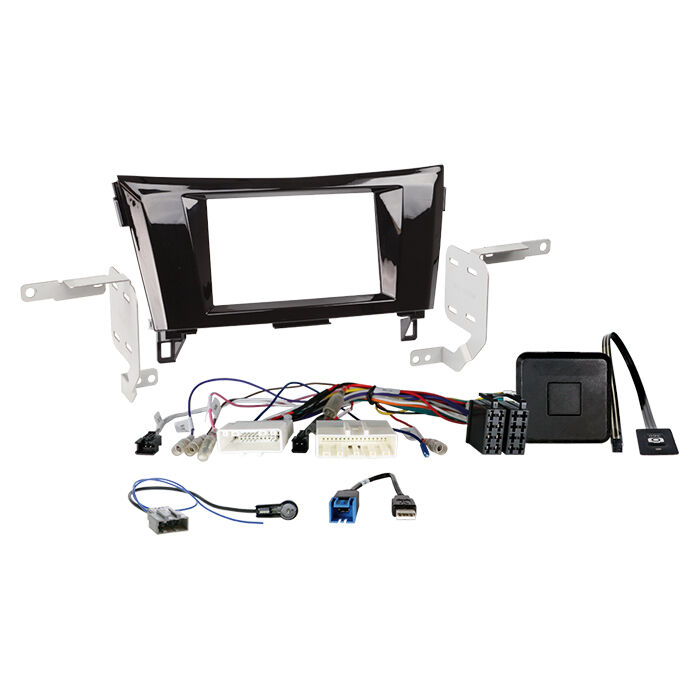

Indhold (Scope of delivery): 2-DIN facia plate til Nissan Qashqai 2014–2021 / X-Trail 2014–2022 (item: 381210-17-1) Interface/ledningsnet til Nissan (20Pin/24Pin Multilead) inkl. kamera-tilslutning (item: 42xns025-0) Antenneadapter GT13(f) til DIN(m) Nissan (item: 1512-01-0)
Valgfrit tilbehør: Facia pocket til 2-DIN facia plates (skruefastgørelse): 271000-10
Installationsanbefaling: Kontrollér alle OEM-funktioner og køretøjsindstillinger før adskillelse. Arbejd spændingsløst ved tilslutning/ændring af interface og kabler. Tilslut radioens kabler efter radiofabrikantens anvisninger, og tilslut bilen som sidste trin. Test ratbetjening, kamera, antenne-phantom/remote og køretøjsfunktioner før endelig montering. Ændringer i kabelføring, løse ledninger og alternative tilslutninger bør udføres af uddannet fagperson, da fejltilslutning kan påvirke funktion, garanti og køretøjets systemer.
