Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey

Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey – radioramme, CAN-Bus interface og adaptere
Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte bilens originale head unit med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner integreres via CAN-Bus. Kittet er udviklet til Opel Astra J og leveres i farven titan grey, så den nye radio passer visuelt til instrumentbordet.
Funktion og kompatibilitet: Designet til biler med ratbetjening (SWC) og CAN-Bus Til køretøjer med CD300 / CD400 original radio Til køretøjer med original monokromt display Ikke til køretøjer med Intellilink original navigation I nogle tilfælde kan enkelte bilfunktioner være begrænset afhængigt af bilens udstyr og den valgte eftermarkedsradio
Passer til følgende køretøjer: Opel Astra J (P-J) 12/2009 – 06/2012 Opel Astra J (P-J) 06/2011 – 08/2018
Udskæringsmål (2-DIN): Monteringsåbning: 172 mm x 98,5 mm
Stik og adaptere (tekniske data): Hovedstik: 48-pin Opel Antenneadapter: OEM antenne Fakra Z (han) til DIN (han) med 12V phantom power Ratbetjening: OEM SWC til multilead (42ctmultilead3) Blå ledning: +12V antenne remote
Tilgængelige signaler via interface: Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Grøn: GND håndbremse-signal Gul/sort: GND telephone mute-signal Maks. belastning på samlede udgange: 100 mA
Understøttede bilfunktioner: Ratbetjening (SWC) understøttes Bilindstillinger understøttes Advarselslyde (chimes) understøttes PDC bag (parkeringssensorer bag) understøttes
DIP-switch indstillinger (OEM display / radio-brand): DIP 1 ON: Pioneer DIP 1 OFF: Sony DIP 2 ON: køretøjer med 2-linjers display DIP 2 OFF: køretøjer med 4-linjers display Bemærk: DIP-switches bruges til aktivering/tilpasning af OEM display afhængigt af bilens displaytype
Vigtige bemærkninger før montering: Sammenlign altid de viste stik/konnektorer med bilens stik og kontroller, at de passer både optisk og teknisk Kontroller, om en af de angivne OEM head units (CD300/CD400) har været monteret fra fabrikken Test bilfunktioner, bilindstillinger og ratbetjening (SWC), før endelig samling Genimporterede biler eller køretøjer med anden software kan have funktionsafvigelser
Installation (anbefalet rækkefølge): 1) Kontroller OEM-radioens funktioner og bilens indstillinger 2) Afbryd OEM-radioen spændingsfrit 3) Tilslut interface og kabler spændingsfrit og kontroller konfiguration 4) Tilslut eftermarkedsradioen iht. radioens manual (SWC/kamera/håndfri/phantom power m.m.) 5) Tilslut installationen til bilen som sidste trin 6) Udfør funktionskontrol af ratbetjening og bilfunktioner
Begrænsninger: Afhængigt af bilens udstyr og eftermarkedsradioens software kan enkelte funktioner mangle eller blive erstattet af andre funktioner Avancerede assistentsystemer (eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer) kan i visse tilfælde ikke understøttes fuldt ud

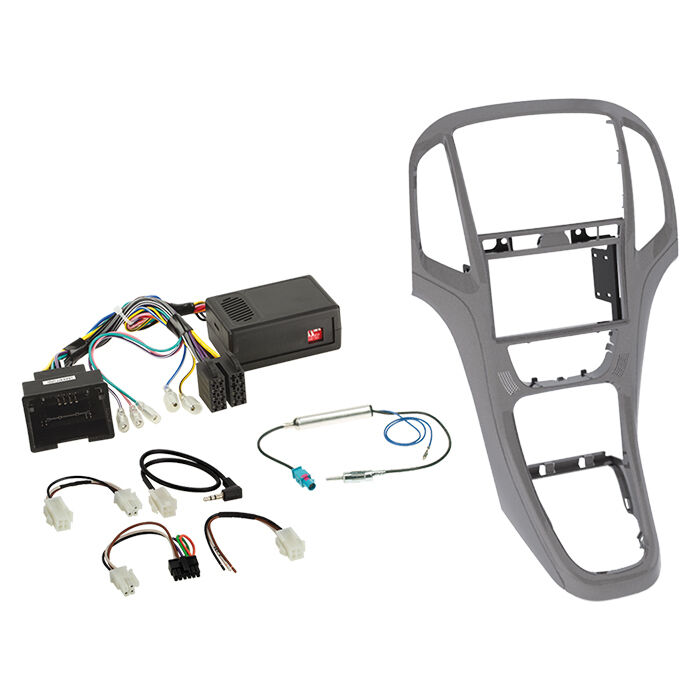

Indhold i pakken: 2-DIN facia plate / radioramme Opel Astra J 2009-2018 titan grey (281230-23-1) SWC interface Chevrolet/Opel 48-pin (42hvx01) SWC lead 42s/acv multilead (42ctmultilead3) Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03)
Farve: Titan grey
Tilvalg (ekstraudstyr): Facia pocket til 2-DIN facia plates, skruefastgørelse (271000-07) Facia pocket INBAY® til 2-DIN facia plates, skruefastgørelse (241000-07-1)
