Komplet 2-DIN Kit Opel Astra J 2009-2018 platin sølv

Komplet 2-DIN Kit Opel Astra J 2009-2018 platin sølv /L – radioramme, CAN-Bus interface og ratbetjeningsadapter i ét sæt
Dette komplette 2-DIN monteringssæt fra acv (premium quality) er udviklet til professionel udskiftning af fabriksmonteret radio (OEM head unit) i Opel Astra J. Kittet matcher bilens instrumentbord og gør det muligt at eftermontere en 2-DIN radio/medieenhed, samtidig med at centrale køretøjsfunktioner gendannes via CAN-Bus interface.
Passer til følgende køretøjer: Opel Astra J (P-J) 12/2009 – 06/2012 Opel Astra J (P-J) 06/2011 – 08/2018
Krav til bilens udstyr (vigtigt): Biler med ratbetjening (SWC) CAN-Bus system OEM radio: CD300 / CD400 OEM display: monokromt (ikke farveskærm) Biler uden Intellilink OEM navigation* Biler uden farve OEM monitor*
Funktioner og understøttelse: Ratbetjening (SWC) understøttes Køretøjsindstillinger via interface understøttes Bip/klokke-lyde (chimes) understøttes PDC bag (parkeringssensor bag) understøttes Bemærk: Visse bilfunktioner og førerassistentsystemer kan i nogle tilfælde ikke understøttes (fx Trailer Assist, E-Call m.fl.). Funktionalitet kan også variere ved importbiler eller biler med anden software.
Signaler der stilles til rådighed via interfacet: Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgearssignal Grøn: GND håndbremse-signal Gul/sort: GND telefon mute-signal Maks. belastning samlet på udgange: 100 mA
Tilslutninger og adaptere: Hovedstik: 48-pin Opel Antenneadapter: OEM Fakra Z (han) til DIN (han) med 12V phantom power Ratbetjeningsudgang: OEM SWC til multilead (42ctmultilead3) Blå ledning: +12V antenne remote
DIP-switch indstillinger: DIP-switches til aktivering/tilpasning af OEM display DIP 1: ON = Pioneer / OFF = Sony DIP 2: ON = 2-linjers display / OFF = 4-linjers display
Farve og udskæringsmål: Farve: platin sølv Monteringsudskæring til HU/display: 172 mm x 98,5 mm

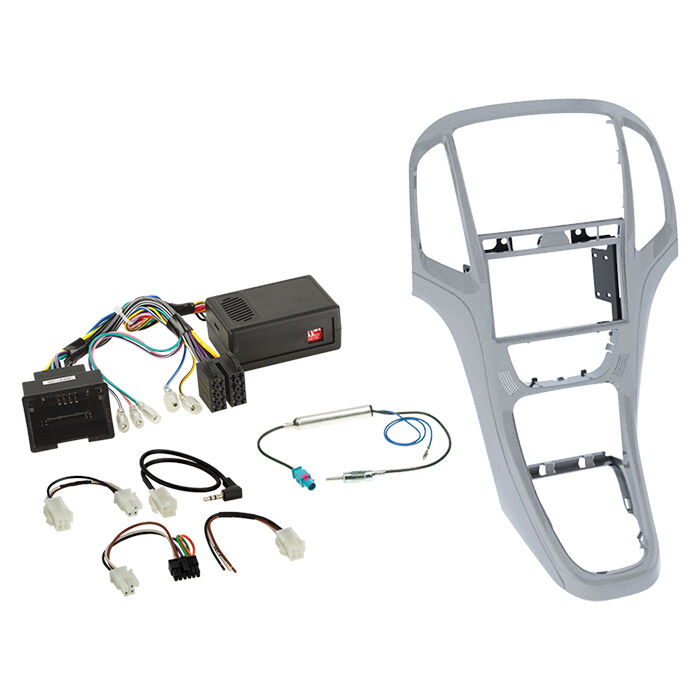

Indhold i pakken (scope of delivery): 2-DIN facia plate/radioramme til Opel Astra J 2009-2018 (titan grey komponent angivet af producent) – 281230-23-1 CAN-Bus/SWC interface til Chevrolet/Opel (48-pin Opel) – 42hvx01 SWC lead (42s/acv til multilead, bl.a. Pioneer 2022>) – 42ctmultilead3 Antenneadapter Fakra (han) til DIN (han) med 12V phantom power – 1524-03
Valgfrit tilbehør: Opbevaringslomme til 2-DIN facia (skruefastgørelse) – 271000-07 INBAY® opbevaringslomme til 2-DIN facia (skruefastgørelse) – 241000-07-1
Vigtige monteringsanbefalinger: Sammenlign altid de viste/stykkede stik med bilens stik og kontrollér, at de passer både mekanisk og elektrisk, før montering. Kontrollér OEM-radioens og bilens indstillinger før afmontering, og test ratbetjening, køretøjsfunktioner og indstillinger før endelig samling. Ved fejlfunktion anbefales det at genmontere OEM-radioen og sikre CAN-Bus nedlukning, hvorefter tilslutninger og hardwarekonfiguration kontrolleres igen. Montering, ekstra tilslutninger og eventuelle kabelændringer bør udføres af faguddannet montør. Ændringer på det præmonterede ledningsnet kan påvirke produktets garanti.
