Komplet 2-DIN Kit Opel sort CAN Bus

Komplet 2-DIN Kit Opel sort CAN Bus – facia, CAN-interface, SWC og antenneadapter
Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte bilens originale Opel-radio (OEM head unit) med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner og betjening via ratknapper (SWC) kan bevares via CAN Bus. Sættet er udviklet til biler med køretøjsspecifik OEM radio, hvor både pasform og integration i instrumentbordet er afgørende.
Bemærk: Afhængigt af bilens udstyr og software kan enkelte funktioner være begrænset eller ikke understøttet (fx Trailer Assist, eCall og visse førerassistentsystemer). Kontrollér OEM-radioens indstillinger og bilens tilgængelige funktioner før montering, og sammenlign stik visuelt og teknisk med bilens originale stik, inden endelig installation.
Tekniske data og tilslutninger: Signal: analog Hovedstik: 40 Pin Quadlock (Opel) Ratbetjening (SWC): OEM SWC > 3,5 mm jack / løse ledninger (afhængigt af radioens krav) Antenne: OEM Fakra (han) > DIN (han) inkl. 12V phantom-forsyning Blå ledning: +12V antenne remote Monteringshul til HU/display: 172 mm x 98,5 mm Farve: sort
CAN Bus-signaler (udgange): Rød: +12V tænding (klemme 15) Orange: +12V belysning (klemme 58) Lilla/hvid: +12V bakgear-signal Pink: hastighedspuls (VSS) Grøn: GND parkeringsbremse-signal Maks. belastning pr. udgang: 250 mA Ved strømforbrug over 250 mA: brug relæ (spolens modstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Passer til følgende OEM radioer (eksempler): Til køretøjer med Blaupunkt / Delphi / Siemens VDO OEM head unit Kompatibel med bl.a. CD30, CD30MP, CDC40, CD50, CD70, DVD 90
Passer til følgende køretøjer: Opel Agila (H-B) 04/2008 – 12/2014 Opel Combo (C) 10/2004 – 09/2011 Opel Meriva A (X01) 11/2005 – 03/2010 Opel Signum (Z03) 09/2005 – 08/2008 Opel Tigra Twin Top (X-C) 07/2004 – 11/2009 Opel Vectra C (Z02) 09/2005 – 09/2008 Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapezformet OEM HU) Opel Zafira B (A-H) 07/2005 – 06/2010 Opel Zafira B (A-H) 02/2008 – 12/2014
Vigtige kompatibilitetsnoter: Genimporterede biler eller biler med anden software kan være inkompatible med enkelte funktioner. Kontrollér SWC-funktion og bilindstillinger før endelig samling af instrumentbordet.

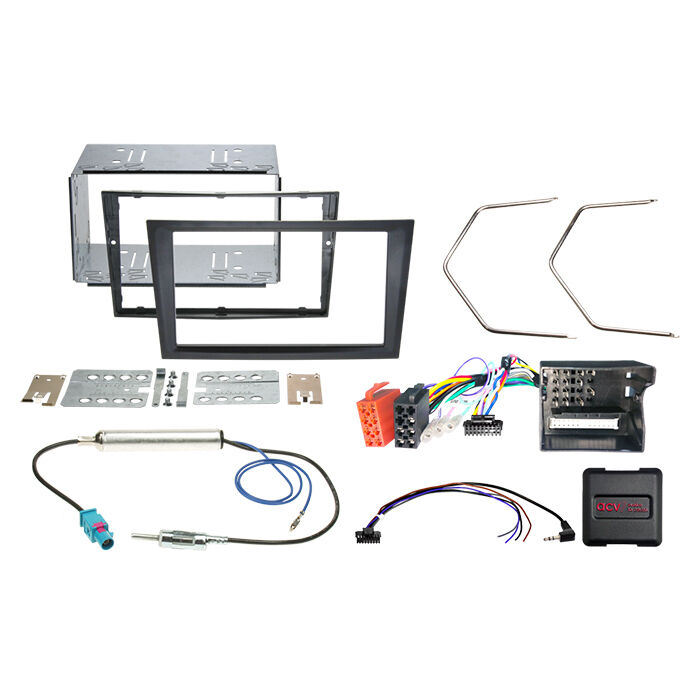

Indhold i pakken: 2-DIN faciaplade Opel/Renault/Subaru/Suzuki, sort CAN Bus/SWC-interface til Opel 40 Pin Quadlock (multilead) Antenneadapter Fakra (han) > DIN (han) med 12V phantom-forsyning Afmonteringsnøgler til Opel (1 og 1/2 ISO)
Valgfrit tilbehør: Frontrammelomme til 2-DIN faciaplader (2-delt) – varenr. 271000-06
Monteringsanbefaling (kort): Afprøv alle OEM-funktioner og bilindstillinger før demontering. Tilslut og konfigurer interface samt radioens kabler uden spænding. Tilslut bilens hovedstik som sidste trin, udfør softwarekonfiguration og funktionstest af ratbetjening, antennephantom, kamera/håndfri (hvis relevant) og bilfunktioner før endelig montering. Ændringer i kabelkonfiguration og løse forbindelser bør udføres af faguddannet montør, da modifikationer kan påvirke funktion og garanti.
