Komplet 2-DIN Kit Dacia/Fiat/Nissan/Opel/Renault sort

Komplet 2-DIN Kit Dacia/Fiat/Nissan/Opel/Renault sort – facia, kabler og ratbetjeningsinterface
Dette acv premium monteringskit gør det muligt at udskifte bilens originale (OEM) head unit med en eftermarkeds 2-DIN radio, så du får en pæn, fabriksnær integration i instrumentbordet. Sættet er sammensat til udvalgte modeller fra Dacia, Fiat, Nissan, Opel og Renault og inkluderer både 2-DIN radioramme (facia plate), stik/adaptersæt, antenneadapter samt interface til ratbetjening (SWC).
Funktion og anvendelse Mange bilproducenter bruger bilspecifikke OEM-radioer for at matche design og funktioner i kabinen. Med dette komplette 2-DIN kit får du de nødvendige komponenter til at montere en 2-DIN eftermarkedsradio og samtidig genskabe centrale funktioner som ratbetjening (afhænger af bil og udstyr). Bemærk, at enkelte bilfunktioner kan være begrænsede eller ikke understøttet ved retrofit, fx Trailer Assist, E-Call eller andre førerassistentsystemer. Funktionalitet afhænger af bilens udstyr samt software og funktioner i den nye head unit.
Tekniske oplysninger Signal: Analog Farve: Sort Udsparing til HU-display: 172 mm x 98,5 mm Antenneadapter: OEM Fakra (han) til DIN (han), passiv Stiktyper (køretøjs-/OEM-side): 12-pin / 24-pin / 6-pin (Dacia) Ratbetjening (SWC): OEM SWC til Multilead (42arc100) Diagnose-LED på interface: Blå konstant: Interface aktiv og +12V tændingssignal til stede Rød: Ratbetjeningsknap registreret
Vigtigt før montering Sammenlign altid de viste stik med bilens stik og kontroller, at de matcher både fysisk og teknisk, samt at en af de angivne OEM head units har været monteret fra fabrikken. Kontroller bilens funktioner og OEM HU-indstillinger før afmontering, og test ratbetjening og øvrig funktionalitet før endelig samling. I nogle tilfælde kan kodning/tilpasning af den grå OEM-stikblok være nødvendig med værkstedsværktøj. Kontroller DIP-switches i henhold til vejledningen.
Bemærk ved biler med OEM navigation og/eller bakkamera Køretøjer med OEM Sat Nav eller OEM bakkamera kan kræve ekstra kontrol og opmåling inden tilslutning. Ved 24-pin stik skal pinout verificeres ved måling på den originale radio før installation, især ved OEM kamera: Pin 9: +6V forsyning til OEM kamera Pin 21: Stel (GND) OEM kamera Pin 10: Video + Pin 22: Video - Hvis der kræves 6V til OEM kamera kan der være behov for spændingsreduktion 12V til 6V (maks. 1,5 A). Køretøjer fra 2018 og frem kan i visse tilfælde kræve separat +12V tændingsforsyning (klemme 15) via sikringsboks.
Kompatibilitet – passer til følgende køretøjer Dacia Dokker (SD) 12/2012 – 11/2020 Dacia Dokker Stepway (SD) 11/2014 – 11/2020 Dacia Duster (SD/SR Facelift) 11/2013 – 07/2021 Dacia Lodgy (SD) 06/2012 – 06/2021 Dacia Lodgy Stepway (SD) 11/2014 – 06/2021 Dacia Logan MCV (SD) 07/2013 – 09/2020 Dacia Sandero (SD) 01/2013 – 09/2020 Dacia Sandero Stepway (SD) 01/2013 – 09/2020 Fiat Talento (ZAF 296) 07/2016 – 10/2021* Nissan NV300 (J4) 11/2016 – 05/2021* Opel Movano (X62) 06/2013 – 09/2019** Opel Vivaro B (X82) 06/2014 – 01/2019** Renault Capture (R) 06/2013 – 12/2019**** Renault Master (M) 09/2014 – 09/2019*** Renault Master Z.E. (M) 09/2018 – 06/2020*** Renault Trafic III (E82/F82) 09/2014 – 04/2021***
Noter til kompatibilitet * Køretøjer med OEM Sat Nav ** Køretøjer med CD 18BT OEM HU / Navi 50 Intellilink OEM Sat Nav *** Køretøjer med Connect R & GO OEM HU / MEDIA-NAV OEM Sat Nav **** OEM HU-holder skal modificeres i bunden Reimporterede køretøjer eller køretøjer med anden software kan have afvigelser i funktioner.

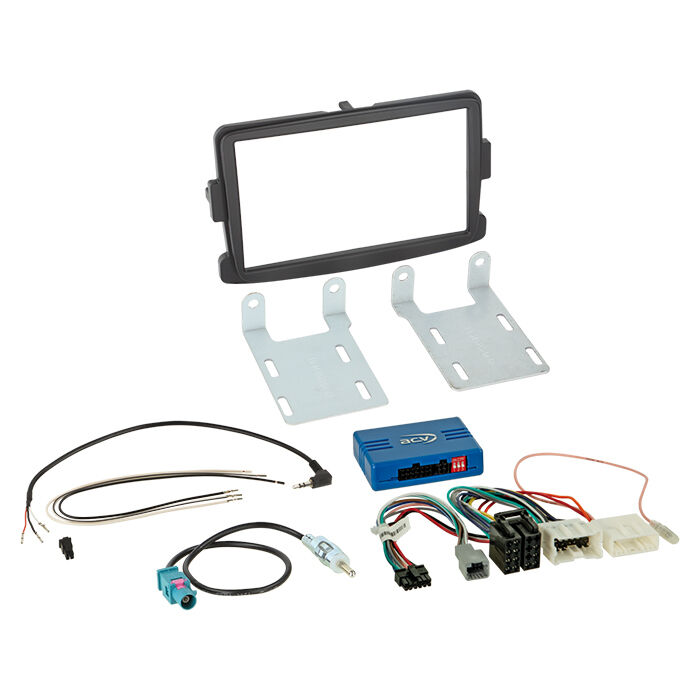

Indhold i pakken 2-DIN facia plate til Dacia/Fiat/Nissan/Opel/Renault, sort (381250-14-1) SWC interface Dacia/Fiat/Nissan/Opel/Renault 12-pin/24-pin/6-pin (42a-1254-009-0) LFB/SWC kabel 42a/42cx401 til Multilead diverse enheder (42arc100) Antenneadapter Fakra (han) til DIN (han), passiv (1524-01-0)
Montering (kort vejledning) 1) Kontrollér alle funktioner og indstillinger på OEM-radioen. 2) Afbryd strømmen til OEM-radioen før afmontering. 3) Kontrollér alle forbindelser spændingsløst før tilslutning. 4) Konfigurér interface og HU-kabel efter vejledning, før du forbinder til bilen. 5) Tilslut hovedstikket til bilen til sidst, og udfør derefter fuld funktionstest af ratbetjening og bilfunktioner før endelig samling.
