Komplet 2-DIN Kit m. rum MAN TGE/VW Crafter/California

Komplet 2-DIN Kit m. rum – MAN TGE / VW Crafter II / VW Grand California
Komplet monteringskit til udskiftning af original (OEM) radio/head unit med en eftermarkeds 2-DIN radio i MAN TGE, VW Crafter II og VW Grand California. Sættet indeholder 2-DIN facia/radioramme med praktisk opbevaringsrum samt interface/adaptere, så bilens vigtige funktioner kan bevares via CAN-bus (afhængigt af udstyr og software).
Anvendelse og funktion Mange varebiler og campervans har en bilspecifik OEM-radio, der passer til instrumentbordets design. Dette 2-DIN kit gør det muligt at montere en 1-DIN eller 2-DIN eftermarkedsradio og samtidig integrere styresignaler og information via interface. Bemærk: Afhængigt af bilens udstyr og den nye radios funktioner/software kan enkelte OEM-funktioner være begrænsede, erstattet eller ikke understøttet.
Passer til følgende køretøjer MAN TGE (2017 – 2023*) VW Crafter II (SY/SZ) 03/2017 – 2023* VW Grand California (SY/SZ) 03/2019 – 2023* *Kompatibilitet kan variere ved reimporterede biler eller andre softwareversioner.
Krav og vigtige bemærkninger Kun til køretøjer med ratbetjening (SWC) og CAN-bus. Stiktype mod bil: 52-pin Quadlock (VAG). Antenne: OEM Fakra (han) til DIN (han) via adapter. Kontroller OEM-antenne forsyningsspænding før montering (se “Antenne og phantom power”). 2-DIN radio: Maks. monteringsdybde 55 mm (2,1").
Ikke egnet til Køretøjer med OEM MOST-forstærkersystem. Køretøjer med “open dash”. Køretøjer uden OEM-forberedelse (SWC/højttalere/OEM HU).
Understøttede/viste funktioner (afhængigt af udstyr) Ratbetjening (SWC). Visning af klimaanlæg (visualisation climate control). Visning af OPS/parkering (visualisation OPS). Køretøjsindstillinger og køretøjsinformation kan spejles/vises på eftermarkedsenhedens skærm (afhængigt af radio).
Begrænsninger (vigtigt) Ikke alle køretøjsindstillinger, køretøjsfunktioner eller informationer kan vises/understøttes i alle konfigurationer. Førermodeller/assistentsystemer kan være begrænset (fx Trailer Assist, E-Call og andre komfort-/assistentsystemer). E-Call understøttes ikke som standard (se “Valgfrit tilbehør”).
Info/adapter-menu og SWC (ratknapper) SWC-knapper er nødvendige for at få adgang til Infodapterens konfigurationsmenu. Ny funktion: Menuindstillinger kan typisk åbnes via “mute” eller “tale/speech”-knap trykket 5 gange (afhænger af bil/radio).
Kameraintegration og menufunktion For at åbne menuindstillinger: Tilslut lilla/hvidt baksignal (+12V) til radioens reverse input. For at visualisere menuindstillinger: Tilslut gul RCA (han) til radioens input for bakkamera og konfigurer i radioen. Køretøjsindstillinger og køretøjsinformation kan blive vist via bakkamerainput (spejlet visning), afhængigt af eftermarkedsenhed.
Signaler der leveres af interface (udgange) Rød: +12V tænding (kl. 15) Orange: +12V belysning (kl. 58) Lilla/hvid: +12V baksignal Grøn: GND parkeringsbremse-signal Gul/sort: GND telefon mute-signal Maks. samlet belastning på udgange: 100 mA. Ved behov over 100 mA: brug relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer).
Parkeringsassistent – bemærkning Ved køretøjer med front PDC kan front PDC vises efter tænding på displayet. Afslut/kvitter via bilens PDC-knap.
Antenne og phantom power Medfølgende antenneadapter(e) dækker Fakra(m) til DIN(m). Kontroller om bilens OEM-antenne kræver phantom power, før installation med OEM radio. OEM antenne +12V: brug 12V phantom-adapter (1524-70). OEM antenne +8,5V: brug 8,5V løsning (1524-01 eller valgfri 1524-29 afhængigt af opsætning).
Farve Sort.

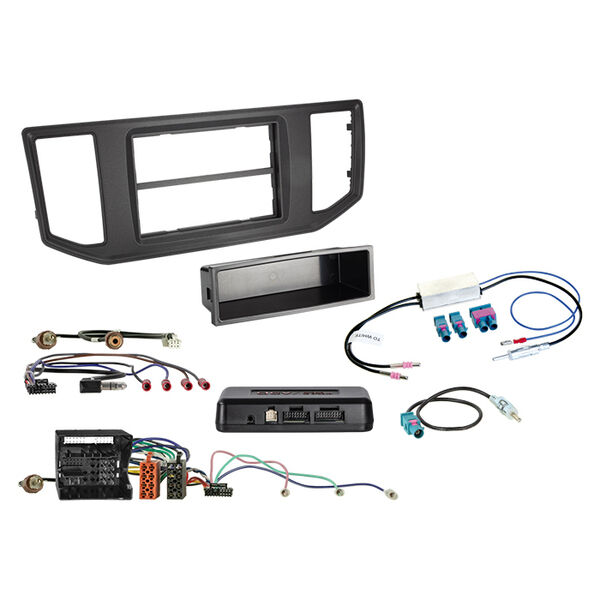

Indhold i pakken 2-DIN facia plate/radioramme med opbevaringsrum til MAN TGE / VW Crafter / Grand California (381320-26-1). Infodapter til MAN TGE/Seat/VW 52-pin Quadlock (43uvw04). SWC lead + multilead til forskellige radiofabrikater (42ctmultilead3, inkl. Pioneer 2022> kompatibilitet via multilead). Antenneadapter Fakra(m) > DIN(m) (1524-01). Antenneadapter Fakra(m) (sæt) > DIN(m) med 12V phantom power (1524-70).
Valgfrit tilbehør (ikke inkluderet) Adapter til bakkamera (VW MIB II PQ) (771324-37). E-Call bevaring/retention interface (MAN/Seat/Skoda/VW 52-pin Quadlock) (1424-28). Antenneadapter Fakra(m) dobbelt > DIN(m) 8,5V (1524-29).
Monteringsanbefaling Kontroller bilens OEM-funktioner og menuer før afmontering, og test alle indstillinger efter installation før endelig samling. Sammenlign altid stik og pin-layout visuelt og teknisk med bilens originale ledningsnet, før du tilslutter. Installation bør udføres af fagperson, især hvis der foretages ændringer i kabling eller ekstra tilslutninger.
