Komplet 2-DIN Kit Seat Ibiza 2008-2015 piano sort

Komplet 2-DIN Kit Seat Ibiza 2008-2015 piano sort – radioramme, CAN-bus adapter, ratbetjening (SWC) og antenneadapter
Dette komplette 2-DIN monteringssæt fra acv (pro quality) gør det muligt at udskifte bilens originale OEM head unit med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner og OEM-tilslutninger bevares via CAN-bus interface og adapterkabling. Sættet er til dig, der ønsker en professionel, integreret installation i Seat Ibiza (6J) med flot pasform i instrumentbordet i piano sort.
Anvendelse og kompatibilitet: Seat Ibiza (6J) 06/2008 – 02/2012 Seat Ibiza (6J) 03/2012 – 06/2015
Vigtigt ved modeller 03/2012 – 06/2015 (kontakt-/switchpanel under radioen): Køretøjer med switchpanel under head unit understøttes, men der er kendte begrænsninger. Ikke kompatibel med køretøjer, hvor dæktrykskontrol (TPMS) er integreret i switchpanelet. Ikke kompatibel med køretøjer med PDC-knap i switchpanelet. Hvis switchstrip/switchpanel ikke kan genbruges, kan original Seat reservedel være nødvendig, og visse funktioner kan være udeladt. Hvis switchstrip ikke passer, kan der være behov for kabel-forlænger til switchpanel (Seat Ibiza 03/2012–06/2015).
Farve og finish: Piano sort (piano black) – matcher bilens interiør og giver en OEM-lignende montering.
Tekniske specifikationer: CAN Bus interface: Ja Hovedstik mod bil: 40-pin Quadlock (VAG) Antenneadapter: Fakra (m) til DIN (m) med 12V phantom power Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhængig af eftermarkedsradio) Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Tilslutningssignaler (udgange fra interfacet): Rød: +12V tænding (klemme 15) Orange: +12V illumination/lys (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved strømbehov over 250 mA skal relæ anvendes (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer).
Antennestrøm (remote): Blå ledning: +12V antenne remote (til aktivering af antenne/phantom power efter behov).
Bemærk om funktioner og køretøjsudstyr: Afhængigt af bilens udstyr, softwareversion og den valgte eftermarkedsradio kan enkelte funktioner være begrænset eller ændre adfærd. Importerede køretøjer eller køretøjer med anden software kan have afvigelser i funktionalitet. Visse avancerede assistentsystemer kan i nogle tilfælde ikke understøttes fuldt ud ved retrofit (afhænger af bil og head unit). Sammenlign altid stik og harness med bilens originale tilslutninger, og kontroller at en af de angivne OEM head units har været monteret fra fabrikken.

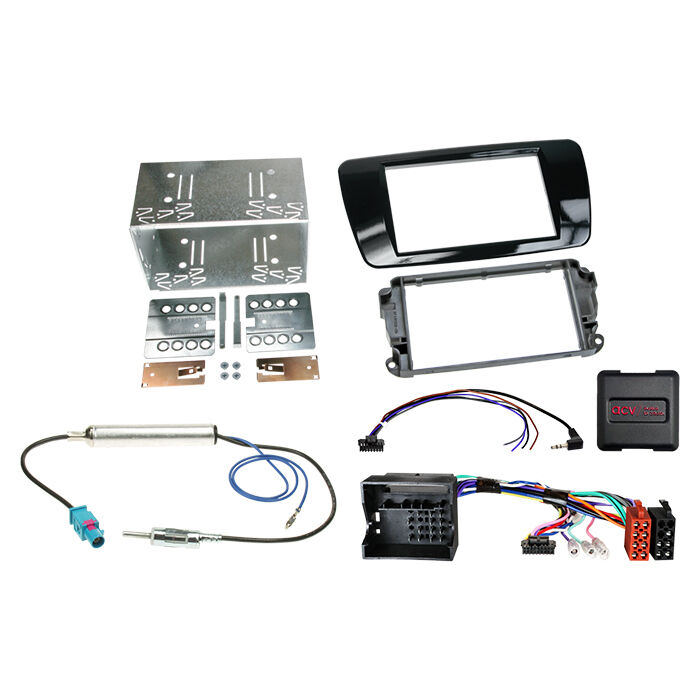

Indhold i pakken (komplet kit): 2-DIN radioramme/facia plate til Seat Ibiza (6J) i piano sort CAN-bus / SWC interfacekabling til Seat/Skoda/VW – 40-pin Quadlock (multilead, løse ledninger/jack til ratbetjening afhængigt af radio) Antenneadapter Fakra (m) til DIN (m) med 12V phantom power
Monteringsanbefaling: Kontroller alle funktioner og køretøjsindstillinger på den originale radio før afmontering. Tilslut altid komponenter spændingsfrit, og tilslut bilens hovedstik som det sidste. Dip-switch/konfiguration kan være nødvendig afhængigt af radiofabrikant – følg vejledningen til både interface og eftermarkedsradio. Udfør fuld funktionstest (radio, ratbetjening, illumination, baksignal m.m.) før endelig samling af konsol.
Valgfrit tilbehør: Lomme til 2-DIN facia plates (2-delt) kan tilkøbes (afhængigt af opsætning). INBAY® facia pocket til 2-DIN facia plates (2-delt) kan tilkøbes (afhængigt af opsætning).
